Jak podłączyć żyrandol jednopunktowy? Bezpieczny poradnik krok po kroku

Podłączenie jednopunktowego żyrandola to zadanie, które wielu z nas może wykonać samodzielnie, oszczędzając czas i pieniądze. Kluczem do sukcesu jest jednak ścisłe przestrzeganie zasad bezpieczeństwa oraz zrozumienie podstawowych schematów połączeń, zarówno dla instalacji dwu-, jak i trzyprzewodowych. W tym poradniku krok po kroku pokażę Ci, jak zrobić to prawidłowo i bez ryzyka.

Bezpieczeństwo przede wszystkim: Co musisz wiedzieć, zanim zaczniesz

Praca z instalacją elektryczną to nie przelewki. Nigdy nie lekceważ ryzyka porażenia prądem, które może mieć tragiczne konsekwencje. Zanim w ogóle pomyślisz o dotknięciu jakiegokolwiek przewodu, upewnij się, że zasilanie jest całkowicie odłączone. To absolutna podstawa, od której nie ma odstępstw.

Jak prawidłowo wyłączyć zasilanie i dlaczego jest to kluczowe?

Wyłączenie zasilania to pierwszy i najważniejszy krok. Pamiętaj, że nie wystarczy zgasić światło w pomieszczeniu musisz odciąć dopływ prądu do całej linii, na której pracujesz. Oto jak to zrobić:

1. Zlokalizuj skrzynkę z bezpiecznikami: Zazwyczaj znajduje się ona w przedpokoju, piwnicy lub na klatce schodowej.
2. Zidentyfikuj odpowiedni bezpiecznik: Jeśli masz opisaną skrzynkę, poszukaj bezpiecznika odpowiedzialnego za oświetlenie w danym pomieszczeniu. Jeśli nie, będziesz musiał wyłączyć główny bezpiecznik lub testować po kolei.
3. Wyłącz bezpiecznik: Przesuń dźwignię bezpiecznika do pozycji "OFF" lub "0". W przypadku starych bezpieczników topikowych, wykręć je.
4. Sprawdź brak zasilania: Po wyłączeniu bezpiecznika, zawsze użyj próbnika napięcia (neonówki), aby upewnić się, że w przewodach wychodzących z sufitu nie ma prądu. To kluczowy moment, który potwierdza Twoje bezpieczeństwo.

Dlaczego to takie ważne? Ponieważ nawet jeśli światło jest zgaszone, w przewodach nadal może być napięcie, jeśli włącznik steruje tylko przewodem fazowym, a neutralny pozostaje pod napięciem. Tylko całkowite odcięcie zasilania w skrzynce i weryfikacja próbnikiem daje Ci pewność.

Niezbędne narzędzia, które musisz mieć pod ręką

Przygotowanie odpowiednich narzędzi to podstawa sprawnej i bezpiecznej pracy. Oto co będzie Ci potrzebne:

• Próbnik napięcia (neonówka): Absolutnie niezbędny do sprawdzenia obecności prądu.
• Ściągacz izolacji: Umożliwia precyzyjne i bezpieczne usunięcie izolacji z przewodów.
• Wkrętak (płaski i krzyżakowy): Do montażu żyrandola i dokręcania śrub w złączkach.
• Kostka elektryczna (złączka) lub szybkozłączki (np. WAGO): Do połączenia przewodów. Ja osobiście polecam szybkozłączki WAGO ze względu na łatwość i pewność połączenia.
• Kombinerki: Mogą być przydatne do przytrzymywania przewodów lub delikatnego ich formowania.

Jak za pomocą próbnika upewnić się, że w kablach na 100% nie ma napięcia?

Po wyłączeniu bezpiecznika, próbnik napięcia jest Twoim najlepszym przyjacielem. Weź próbnik do ręki i dotknij metalową końcówką każdego z przewodów wystających z sufitu. Drugi palec (zazwyczaj kciuk) przyłóż do metalowej końcówki na górze próbnika. Jeśli w przewodzie jest napięcie, lampka w próbniku zaświeci się. Jeśli lampka się nie świeci przy żadnym z przewodów, oznacza to, że zasilanie jest bezpiecznie odłączone. Powtórz tę czynność kilkakrotnie, aby mieć absolutną pewność. Pamiętaj, że nawet najmniejsze migotanie lampki oznacza obecność prądu i konieczność ponownego sprawdzenia bezpieczników.

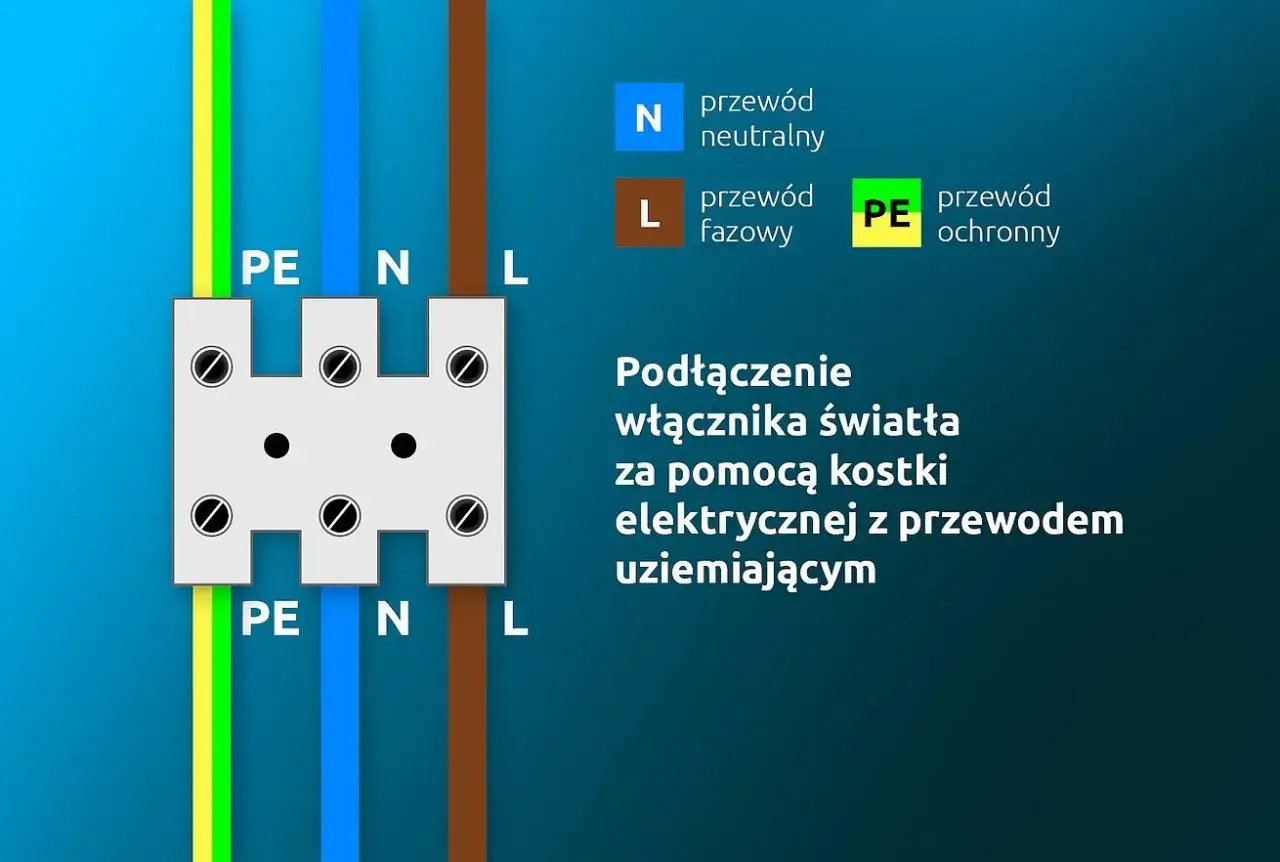

Kolory kabli w suficie: Jak rozpoznać przewody w polskiej instalacji

Zanim przystąpisz do łączenia, musisz wiedzieć, z czym masz do czynienia. Rozpoznanie przewodów w suficie jest kluczowe, a ich kolory mogą się różnić w zależności od wieku instalacji w Twoim domu. W Polsce obowiązują pewne standardy, ale w starszych budynkach możemy natknąć się na odstępstwa.

Scenariusz A: Nowoczesna instalacja z 3 przewodami (L, N, PE)

W nowoczesnych instalacjach, czyli tych wykonanych po 2007 roku, standard kolorów jest jasny i ujednolicony. Znajdziesz tam trzy przewody, każdy pełniący inną funkcję:

• Przewód fazowy (L - Line): Najczęściej brązowy, ale może być również czarny lub szary. To ten przewód, w którym płynie prąd i który jest pod napięciem. Próbnik napięcia zaświeci się po jego dotknięciu (gdy zasilanie jest włączone).
• Przewód neutralny (N - Neutral): Zawsze niebieski. Jest to przewód powrotny, zamykający obwód. Nie jest pod napięciem (lub jest pod bardzo niskim napięciem względem ziemi).
• Przewód ochronny (PE - Protective Earth): Zawsze żółto-zielony. Służy do ochrony przed porażeniem prądem w przypadku awarii urządzenia. Jest to przewód bezpieczeństwa, do którego podłącza się metalowe obudowy lamp.

W takiej instalacji podłączenie jest najprostsze i najbardziej bezpieczne, ponieważ kolory jasno wskazują przeznaczenie każdego przewodu.

Scenariusz B: Stara instalacja z 2 przewodami co musisz wiedzieć?

W wielu starszych budynkach w Polsce nadal spotykamy instalacje dwuprzewodowe. Oznacza to, że z sufitu wychodzą tylko dwa przewody: fazowy (L) i neutralny (N). Brak jest przewodu ochronnego (PE), co jest istotnym elementem, który musisz wziąć pod uwagę.

• Przewód fazowy (L): Najczęściej czarny lub brązowy.
• Przewód neutralny (N): Najczęściej niebieski lub szary/biały.

W bardzo starych instalacjach kolory mogą być zupełnie inne, np. czarny i biały/szary. W takim przypadku konieczne jest użycie próbnika napięcia (po włączeniu zasilania na chwilę i z zachowaniem najwyższej ostrożności!), aby zidentyfikować przewód fazowy. Ten, przy którym zaświeci się próbnik, jest fazowym. Brak przewodu ochronnego oznacza, że lampy z metalową obudową (tzw. I klasa ochronności) nie będą miały pełnej ochrony przed porażeniem w przypadku awarii. W takiej sytuacji zawsze zalecam konsultację z elektrykiem, zwłaszcza jeśli masz wątpliwości lub lampa ma metalową obudowę. Jeśli podłączasz lampę z obudową z tworzywa sztucznego (II klasa ochronności), brak PE nie stanowi bezpośredniego zagrożenia, ale pamiętaj, że cała instalacja jest mniej bezpieczna.

Przewód fazowy, neutralny, ochronny prosta ściągawka, której nie możesz zgubić

Podłączanie żyrandola: Kompletny przewodnik krok po kroku

Gdy już wiesz, z jakimi przewodami masz do czynienia i upewniłeś się, że zasilanie jest odłączone, możemy przejść do sedna czyli do samego podłączania żyrandola. Pamiętaj, aby wykonywać każdy krok z rozwagą i precyzją.

Jak przygotować końcówki przewodów w żyrandolu i na suficie?

Prawidłowe przygotowanie końcówek przewodów to podstawa pewnego i bezpiecznego połączenia. Użyj ściągacza izolacji, aby delikatnie usunąć około 10-12 mm izolacji z każdego przewodu, zarówno tych wychodzących z sufitu, jak i tych z żyrandola. Upewnij się, że miedziane żyły są czyste i nieuszkodzone. Zbyt krótko zdjęta izolacja może prowadzić do słabego styku, a zbyt długa do przypadkowego zetknięcia się żył i zwarcia.

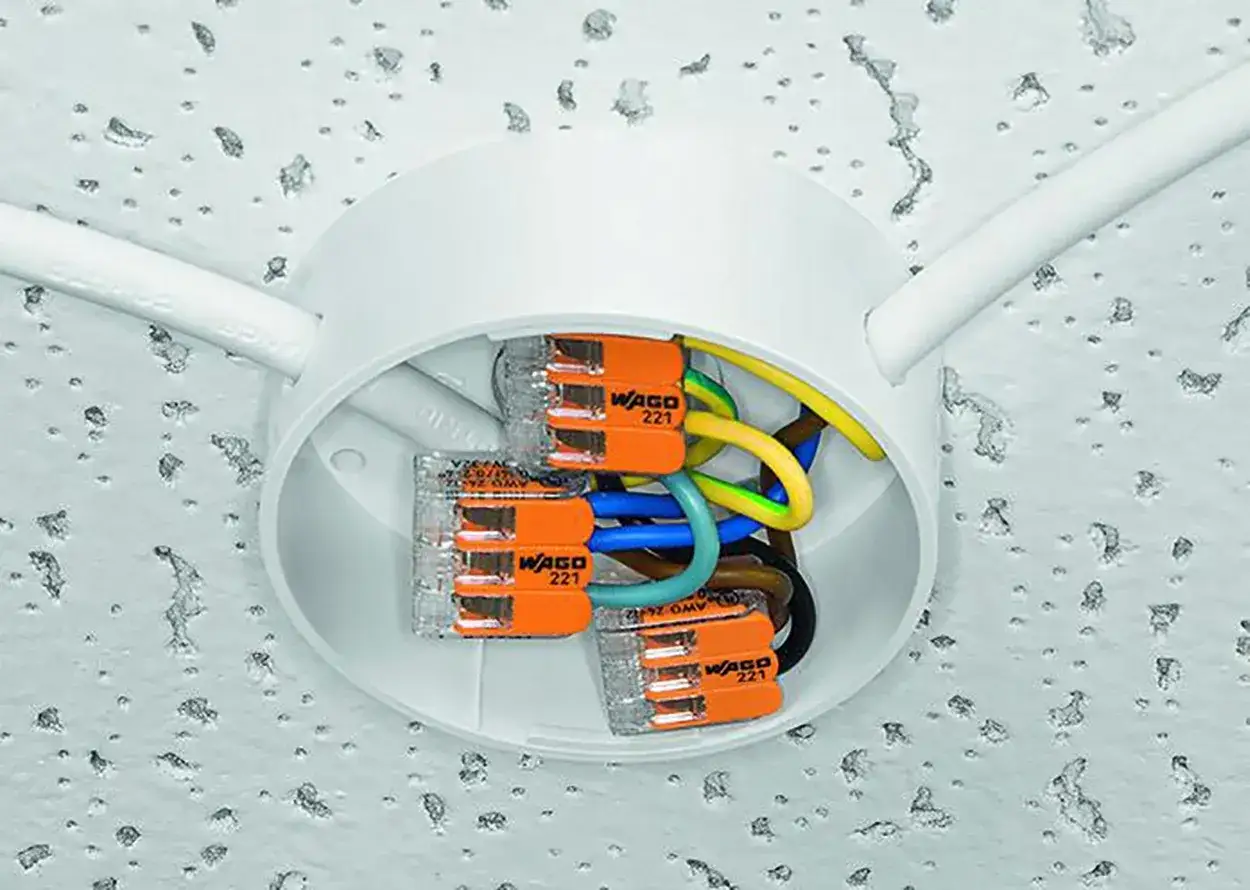

Jak prawidłowo i bezpiecznie używać kostki elektrycznej lub szybkozłączki WAGO?

Do połączenia przewodów możesz użyć tradycyjnej kostki elektrycznej lub nowoczesnych szybkozłączek WAGO. Moim zdaniem, szybkozłączki WAGO są znacznie prostsze i bezpieczniejsze w użyciu dla amatorów. Zapewniają pewniejszy styk i eliminują ryzyko niedokręcenia śrubki, co często zdarza się przy kostkach.

• Szybkozłączki WAGO: Wystarczy podnieść pomarańczową dźwignię, wsunąć odizolowany przewód do oporu, a następnie opuścić dźwignię. Połączenie jest gotowe i pewne. Każdy przewód ma swoje oddzielne gniazdo.
• Kostka elektryczna: Odkręć śrubki w kostce, włóż jeden przewód do otworu, a następnie drugi przewód do tego samego otworu (jeśli łączysz dwa przewody tego samego typu). Dokręć śrubki mocno, ale z wyczuciem, aby nie uszkodzić przewodów. Upewnij się, że żadne luźne druciki nie wystają poza kostkę.

Niezależnie od wybranej metody, zawsze łącz przewody tego samego typu (fazowy z fazowym, neutralny z neutralnym, ochronny z ochronnym).

Schemat podłączenia dla instalacji 3-przewodowej (Brązowy do brązowego, niebieski do niebieskiego)

To najprostszy i najbezpieczniejszy scenariusz. Postępuj zgodnie z kolorami:

1. Przewód ochronny (PE): Połącz żółto-zielony przewód z sufitu z żółto-zielonym przewodem z żyrandola. To połączenie jest kluczowe dla bezpieczeństwa, zwłaszcza jeśli Twój żyrandol ma metalową obudowę.
2. Przewód neutralny (N): Połącz niebieski przewód z sufitu z niebieskim przewodem z żyrandola.
3. Przewód fazowy (L): Połącz brązowy (lub czarny/szary) przewód z sufitu z brązowym (lub czarnym) przewodem z żyrandola.

Po wykonaniu połączeń, delikatnie pociągnij za każdy przewód, aby upewnić się, że jest dobrze zamocowany w złączce.

Schemat podłączenia dla instalacji 2-przewodowej (Gdzie podpiąć przewód ochronny z lampy?)

Jeśli lampa ma metalową obudowę, idealnie byłoby, aby instalacja została zmodernizowana przez elektryka, który doprowadzi przewód ochronny. Jeśli nie jest to możliwe, a instalacja jest dwuprzewodowa, przewód ochronny z żyrandola należy odpowiednio zaizolować (np. taśmą izolacyjną lub termokurczliwą) i pozostawić niepodłączony. Nigdy nie podłączaj go do przewodu neutralnego (N)! Jest to niebezpieczne i niezgodne z przepisami. Pamiętaj, że w takiej konfiguracji lampa nie będzie miała pełnej ochrony przeciwporażeniowej. W przypadku lamp z obudową z tworzywa sztucznego (II klasa ochronności), przewód PE z żyrandola również izolujemy i pozostawiamy niepodłączony. W razie jakichkolwiek wątpliwości, zawsze wezwij elektryka.

Mam w suficie więcej kabli niż w żyrandolu jak sobie z tym poradzić?

To częsta sytuacja, gdy z sufitu wychodzą 3-4 kable (np. przygotowane pod żyrandol dwuobwodowy, sterowany dwoma włącznikami), a Ty chcesz podłączyć prosty żyrandol jednopunktowy. Najczęściej oznacza to, że masz dwa przewody fazowe (np. czarny i brązowy) oraz jeden niebieski (neutralny) i jeden żółto-zielony (ochronny).

W takim przypadku postępujesz następująco:

1. Przewód ochronny (PE): Żółto-zielony z sufitu łączysz z żółto-zielonym z żyrandola.
2. Przewód neutralny (N): Niebieski z sufitu łączysz z niebieskim z żyrandola.
3. Przewody fazowe (L): Z dwóch (lub więcej) przewodów fazowych wychodzących z sufitu, wybierz jeden (np. brązowy) i połącz go z przewodem fazowym z żyrandola. Pozostałe przewody fazowe (np. czarny) należy starannie zaizolować (każdy oddzielnie!) i schować pod maskownicą. Dzięki temu będą bezpieczne i dostępne, gdybyś kiedyś chciał podłączyć żyrandol dwuobwodowy.

Przed zaizolowaniem dodatkowych przewodów fazowych, upewnij się próbnikiem (po włączeniu zasilania na chwilę), który z nich jest aktywny przy włączonym włączniku, a które są "martwe". To pomoże Ci wybrać właściwy przewód do podłączenia lampy.

Stabilny montaż: Jak bezpiecznie zawiesić żyrandol

Połączenia elektryczne są gotowe, teraz czas na mechaniczny montaż żyrandola. Pamiętaj, że stabilność i estetyka są równie ważne, co bezpieczeństwo elektryczne. Żyrandol musi być solidnie zamocowany, aby nie spadł i nie uszkodził się, ani nikogo nie zranił.

Dobór kołków rozporowych dlaczego jest to ważniejsze, niż myślisz?

Waga żyrandola i rodzaj sufitu to dwa kluczowe czynniki przy wyborze kołków rozporowych. Nieodpowiednie kołki mogą spowodować, że żyrandol po prostu spadnie.

• Sufit betonowy: Użyj solidnych kołków rozporowych do betonu (np. kołki uniwersalne lub specjalistyczne do betonu).
• Sufit z płyt gipsowo-kartonowych: Wymaga specjalnych kołków do płyt G-K (np. kołki motylkowe, parasolowe), które rozprężają się za płytą, zapewniając pewne mocowanie. Pamiętaj, że płyty G-K mają ograniczoną nośność, więc do cięższych żyrandoli może być potrzebne dodatkowe wzmocnienie konstrukcji sufitu.
• Sufit drewniany: Wystarczą wkręty do drewna o odpowiedniej długości i grubości.

Zawsze sprawdź maksymalną wagę, jaką mogą utrzymać wybrane kołki i upewnij się, że jest ona większa niż waga Twojego żyrandola.

Krok po kroku: Montaż haka i ukrywanie przewodów pod maskownicą

Gdy masz już przygotowane kołki i hak, możesz przystąpić do montażu:

1. Wywierć otwór: Użyj wiertarki i wiertła o odpowiedniej średnicy (zgodnie z rozmiarem kołka), aby wywiercić otwór w suficie w miejscu, gdzie ma wisieć żyrandol.
2. Zamocuj kołek i hak: Włóż kołek rozporowy do otworu, a następnie wkręć hak (lub inny element mocujący, np. listwę montażową) do kołka. Upewnij się, że jest on stabilnie i pewnie zamocowany.
3. Zawieszenie żyrandola: Ostrożnie zawieś żyrandol na haku. Upewnij się, że jest stabilny.
4. Ukryj przewody i złączki: Delikatnie ułóż wszystkie przewody i złączki w przestrzeni pod maskownicą żyrandola. Pamiętaj, aby nie zgniatać przewodów i nie napinać ich zbyt mocno.
5. Zamocuj maskownicę: Przysuń maskownicę żyrandola do sufitu i zamocuj ją zgodnie z instrukcją producenta (zazwyczaj za pomocą śrubek). Upewnij się, że maskownica szczelnie przylega do sufitu i estetycznie zakrywa wszystkie połączenia.
6. Wkręć żarówki i włącz zasilanie: Wkręć żarówki, wróć do skrzynki z bezpiecznikami i włącz zasilanie. Sprawdź, czy żyrandol działa prawidłowo.

Najczęstsze problemy i ich rozwiązania: Gdy żyrandol nie świeci

Zdarza się, że po podłączeniu żyrandola i włączeniu zasilania, światło nadal nie działa. Nie panikuj! W większości przypadków problem jest prosty do zdiagnozowania i rozwiązania. Przygotowałam listę najczęstszych przyczyn i sposobów ich weryfikacji.

Dlaczego żyrandol nie świeci po podłączeniu? (Checklista do weryfikacji)

• Brak zasilania: Czy bezpiecznik jest włączony? Czy włącznik światła jest w pozycji "ON"? Sprawdź próbnikiem, czy w przewodach faktycznie jest prąd (po włączeniu zasilania!).
• Przepalona żarówka: To najprostsza przyczyna. Sprawdź żarówkę w innej lampie lub wymień na nową.
• Luźne połączenie w złączce: Czy przewody są dobrze dokręcone w kostce lub pewnie zaciśnięte w szybkozłączce WAGO? Odłącz zasilanie i sprawdź każde połączenie.
• Odwrotnie podłączone przewody L/N: Chociaż lampa powinna działać, jeśli przewody fazowy i neutralny są zamienione, może to prowadzić do problemów z bezpieczeństwem (np. żarówka jest pod napięciem nawet po wyłączeniu włącznika). Sprawdź kolory i poprawność połączeń.
• Uszkodzony żyrandol: Rzadziej, ale zdarza się, że sam żyrandol jest uszkodzony (np. uszkodzona oprawka żarówki, przerwany wewnętrzny przewód). Jeśli wszystko inne zawodzi, sprawdź lampę multimetrem lub skonsultuj się ze sprzedawcą.
• Brak styku włącznika: Czasami problem leży we włączniku światła. Jeśli masz możliwość, sprawdź jego działanie.

Iskrzenie lub "strzelanie" w kostce natychmiast wyłącz zasilanie!

Jak uniknąć typowych pomyłek popełnianych przez amatorów?

• Nigdy nie pracuj pod napięciem: Zawsze odłącz zasilanie i sprawdź próbnikem. To najważniejsza zasada!
• Nie spiesz się: Pośpiech jest złym doradcą. Wykonuj każdy krok dokładnie i z rozwagą.
• Używaj odpowiednich narzędzi: Ściągacz izolacji, próbnik napięcia to Twoi sprzymierzeńcy.
• Zwracaj uwagę na kolory: Łącz przewody zgodnie z ich przeznaczeniem (L z L, N z N, PE z PE).
• Nie ignoruj przewodu ochronnego: Jeśli jest w żyrandolu, a nie ma go w instalacji, postępuj zgodnie z moimi wskazówkami lub wezwij elektryka.
• Pewne połączenia: Upewnij się, że przewody są mocno i stabilnie zamocowane w złączkach.

Kiedy wezwać elektryka? Nie ignoruj tych sygnałów

Mimo że podłączenie żyrandola może wydawać się prostym zadaniem, istnieją sytuacje, w których samodzielna interwencja jest zbyt ryzykowna. Pamiętaj, że bezpieczeństwo Twoje i Twojej rodziny jest najważniejsze, a profesjonalna pomoc elektryka to często najlepsza inwestycja.

Stara, aluminiowa instalacja lub kruszące się przewody nie ryzykuj!

Jeśli podczas pracy zauważysz, że przewody w suficie są bardzo stare, ich izolacja kruszy się, a co gorsza są to przewody aluminiowe, natychmiast przerwij pracę i wezwij elektryka. Instalacje aluminiowe są znacznie bardziej podatne na przegrzewanie się i uszkodzenia, a ich połączenia wymagają specjalnych technik. Krusząca się izolacja to bezpośrednie zagrożenie pożarowe i ryzyko porażenia. W takich przypadkach nie ma miejsca na kompromisy konieczna jest interwencja fachowca, a często nawet wymiana części instalacji.

Brak pewności co do oznaczeń kabli dlaczego pomoc fachowca jest tańsza niż pożar?

Jeśli po przeczytaniu tego poradnika nadal masz jakiekolwiek wątpliwości co do identyfikacji przewodów, ich funkcji, czy prawidłowego schematu podłączenia, nie wahaj się wezwać elektryka. Próby "zgadywania" w instalacji elektrycznej mogą prowadzić do zwarć, uszkodzenia sprzętu, a w najgorszym przypadku do porażenia prądem lub pożaru. Koszt wizyty elektryka jest znikomy w porównaniu do potencjalnych strat i zagrożeń wynikających z błędów. Fachowiec szybko i bezpiecznie zidentyfikuje przewody i wykona połączenie, dając Ci spokój ducha.

Przeczytaj również: Abażur decoupage krok po kroku: stwórz unikalną lampę DIY!

Uprawnienia SEP: Gwarancja bezpieczeństwa Twojego i Twojej rodziny

Zgodnie z polskim prawem, wszelkie prace przy instalacji elektrycznej powinny być wykonywane przez osoby posiadające odpowiednie uprawnienia. Uprawnienia SEP do 1kV (Stowarzyszenie Elektryków Polskich) to dokument potwierdzający kwalifikacje elektryka do wykonywania, dozoru i eksploatacji urządzeń, instalacji i sieci elektrycznych o napięciu do 1 kV. Wybierając elektryka z takimi uprawnieniami, masz pewność, że praca zostanie wykonana profesjonalnie, bezpiecznie i zgodnie z obowiązującymi normami. To gwarancja bezpieczeństwa dla Ciebie i Twoich bliskich, a także pewność, że instalacja będzie działać bezawaryjnie przez długie lata.
