Jak podłączyć żyrandol na 5 żarówek do 2 kabli? Prosty poradnik!

Bezpieczeństwo przede wszystkim: co musisz wiedzieć przed startem

Zanim w ogóle pomyślisz o dotykaniu jakichkolwiek kabli, musisz zapamiętać jedną, najważniejszą zasadę: bezpieczeństwo jest absolutnym priorytetem. Prąd elektryczny to nie przelewki i nawet drobne zaniedbanie może mieć poważne konsekwencje. Zawsze, ale to zawsze, przed rozpoczęciem jakichkolwiek prac przy instalacji elektrycznej, musisz wyłączyć zasilanie i sprawdzić brak napięcia za pomocą odpowiedniego próbnika. To podstawa, od której nie ma odstępstw.

Wiele mieszkań, zwłaszcza tych w starszym budownictwie, posiada instalację dwuprzewodową w suficie. Oznacza to, że z sufitu wychodzą tylko dwa przewody: fazowy (L) i neutralny (N). Taka konfiguracja ma swoje ograniczenia nie pozwala na podział żyrandola na grupy, które można by włączać niezależnie. Jeśli masz do dyspozycji tylko dwa kable, Twój żyrandol z pięcioma żarówkami będzie działał w trybie "wszystkie naraz" zapalą się i zgasną jednocześnie za pomocą jednego włącznika. To ważne, aby mieć tego świadomość, zanim zaczniesz pracę.

Krok 1: Przygotuj narzędzia i miejsce pracy

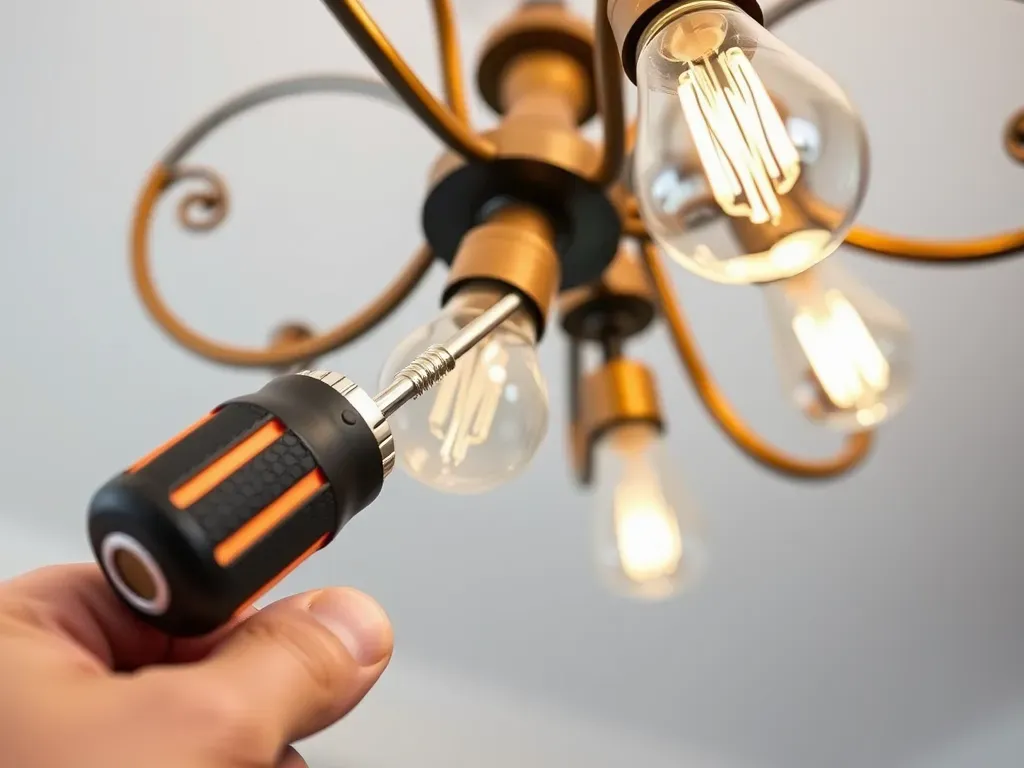

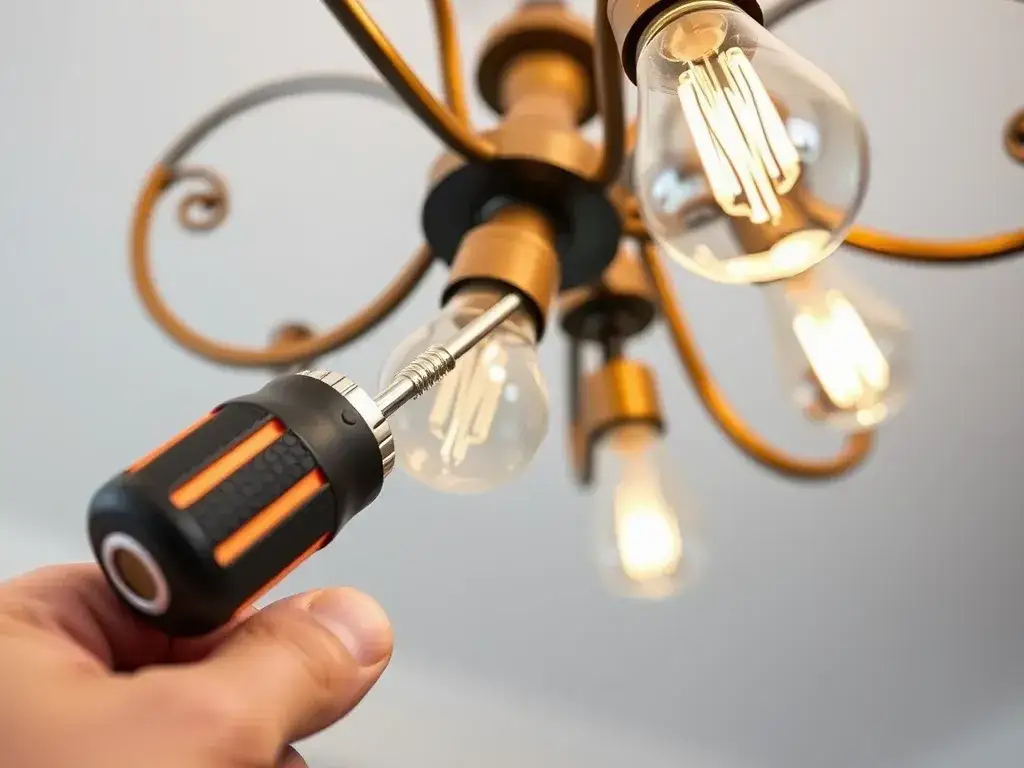

Zanim zabierzesz się do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i materiały. To podstawa sprawnej i bezpiecznej pracy. Będziesz potrzebować: próbnika napięcia (tzw. "probówki"), śrubokrętów (krzyżakowego i płaskiego), szczypiec do zdejmowania izolacji, stabilnej drabiny oraz okularów ochronnych. Oprócz tego, do połączenia przewodów, będziesz potrzebować szybkozłączek WAGO lub tradycyjnej kostki elektrycznej.

Osobiście preferuję szybkozłączki WAGO. Są niezwykle proste w użyciu wystarczy odizolować przewód i wsunąć go w odpowiednie gniazdo. Zapewniają solidne i bezpieczne połączenie, a ich przezroczysta obudowa pozwala łatwo sprawdzić, czy przewód jest prawidłowo osadzony. Tradycyjne kostki elektryczne również spełniają swoje zadanie, ale wymagają nieco więcej precyzji przy dokręcaniu śrubek, aby połączenie było pewne i nie poluzowało się z czasem. WAGO to dla mnie synonim szybkości i pewności, co jest kluczowe, zwłaszcza gdy pracujesz nad głową.

Krok 2: Odłącz zasilanie i sprawdź brak napięcia

To jest ten moment, w którym nie ma miejsca na błędy. Odpowiednie odłączenie zasilania i potwierdzenie braku napięcia to absolutna konieczność.

1. Jak prawidłowo wyłączyć bezpieczniki: Udaj się do swojej skrzynki rozdzielczej. Zazwyczaj bezpieczniki są opisane, co ułatwia identyfikację tego odpowiedzialnego za oświetlenie w pomieszczeniu, w którym będziesz pracować. Jeśli jednak nie masz pewności, który bezpiecznik odpowiada za dany obwód, najbezpieczniej będzie wyłączyć główny bezpiecznik. W ten sposób masz pewność, że w całej instalacji nie ma prądu. Po wyłączeniu, upewnij się, że nikt przypadkowo nie włączy go z powrotem, np. zostawiając kartkę z informacją.

2. Kluczowy test: jak użyć próbnika napięcia, by potwierdzić brak zasilania w kablach sufitowych: Po wyłączeniu bezpiecznika, podejdź do miejsca, gdzie będziesz podłączać żyrandol. Weź do ręki próbnik napięcia (tzw. "probówkę"). Dotknij metalową końcówką próbnika do każdego z przewodów wychodzących z sufitu. Pamiętaj, aby podczas testu dotykać palcem metalowej końcówki na górze próbnika. Jeśli próbnik nie zaświeci się na żadnym z przewodów, oznacza to, że w instalacji nie ma napięcia i możesz bezpiecznie przystąpić do dalszych prac. Upewnij się, że próbnik pozostaje niewzbudzony na obu przewodach to da Ci pewność, że prąd jest odłączony.

Krok 3: Zidentyfikuj przewody w suficie i żyrandolu

Teraz, gdy masz pewność, że prąd jest wyłączony, możemy zająć się identyfikacją przewodów. To kluczowy etap, który pozwoli nam na prawidłowe i bezpieczne połączenie.

1. Dwa kable z sufitu: który to fazowy (L), a który neutralny (N)?: W instalacji dwuprzewodowej z sufitu wychodzą zazwyczaj dwa kable. Aby zidentyfikować, który z nich jest przewodem fazowym (L), a który neutralnym (N), ponownie użyj próbnika napięcia. Włącz na chwilę zasilanie (pamiętając o ostrożności i nie dotykając przewodów ręką!), dotknij próbnikiem do każdego z kabli. Ten, przy którym próbnik zaświeci, to przewód fazowy (L). Drugi, przy którym próbnik pozostanie zgaszony, to przewód neutralny (N). Standardowo w Polsce przewód fazowy jest koloru brązowego, czarnego lub szarego, a neutralny zawsze niebieskiego. Jednak zawsze należy to zweryfikować próbnikiem, ponieważ kolory mogą być niezgodne ze standardem, zwłaszcza w starszych instalacjach. Po identyfikacji, ponownie wyłącz zasilanie i sprawdź brak napięcia.

2. Analiza kabli w żyrandolu: dlaczego masz ich więcej niż dwa?: Kiedy spojrzysz na kable wychodzące z Twojego żyrandola na 5 żarówek, prawdopodobnie zauważysz, że jest ich więcej niż dwa. To dlatego, że producenci często przygotowują żyrandole pod włączniki podwójne, które pozwalają na niezależne włączanie grup żarówek (np. 2+3). W takim przypadku z żyrandola mogą wychodzić trzy grupy przewodów: wspólny przewód neutralny (N, zazwyczaj niebieski), pierwszy przewód fazowy (L1, np. brązowy, do jednej grupy żarówek) i drugi przewód fazowy (L2, np. czarny, do drugiej grupy żarówek).

3. Jak zidentyfikować wspólny przewód neutralny (N) i przewody fazowe (L1, L2) w Twojej lampie: Wspólny przewód neutralny (N) w żyrandolu jest zazwyczaj koloru niebieskiego i jest połączony ze wszystkimi oprawkami żarówek. Przewody fazowe (L1, L2) będą miały inne kolory (np. brązowy, czarny) i będą prowadziły do poszczególnych grup żarówek. Jeśli kolory są nietypowe lub masz wątpliwości, zawsze sprawdź instrukcję producenta żyrandola. Możesz też delikatnie zajrzeć do wnętrza lampy, aby zobaczyć, jak przewody są połączone z oprawkami.

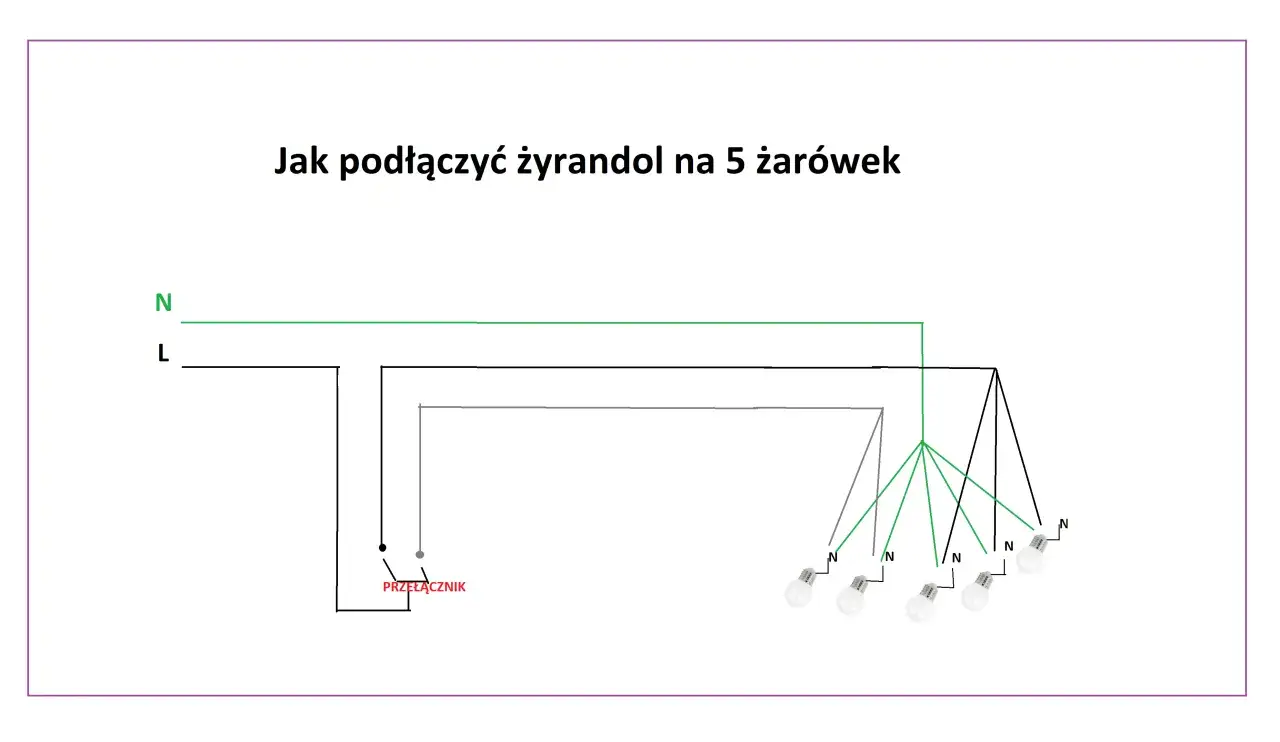

Krok 4: Podłącz żyrandol schemat krok po kroku

Skoro już zidentyfikowaliśmy wszystkie przewody, możemy przystąpić do właściwego podłączenia. Pamiętaj, że naszym celem jest, aby wszystkie 5 żarówek w żyrandolu świeciło jednocześnie, ponieważ mamy do dyspozycji tylko dwa kable z sufitu i jeden włącznik. Kluczem do tego jest odpowiednie połączenie przewodów fazowych w żyrandolu.

1. Mostkowanie faz w żyrandolu: To najważniejszy krok! Jeśli z żyrandola wychodzą dwa przewody fazowe (np. brązowy L1 i czarny L2), musisz je połączyć ze sobą w jeden wspólny punkt. Możesz to zrobić, odizolowując końcówki obu przewodów i łącząc je razem w jednej szybkozłączce WAGO lub w jednym otworze kostki elektrycznej. W ten sposób stworzysz jeden wspólny przewód fazowy, który będzie zasilał wszystkie żarówki jednocześnie. To jest kluczowe dla zapalenia wszystkich żarówek jednocześnie.

2. Łączenie przewodu neutralnego: Teraz połącz wspólny przewód neutralny (N, zazwyczaj niebieski) wychodzący z żyrandola z przewodem neutralnym (N, niebieski) wychodzącym z sufitu. Użyj do tego osobnej szybkozłączki WAGO lub odpowiedniego otworu w kostce elektrycznej.

3. Łączenie przewodu fazowego: Następnie połącz ten jeden, wspólny przewód fazowy, który stworzyłeś w punkcie 1 (czyli połączone L1 i L2 z żyrandola), z przewodem fazowym (L, np. brązowy/czarny) wychodzącym z sufitu. Również tutaj użyj osobnej szybkozłączki WAGO lub otworu w kostce.

4. Użycie kostki/szybkozłączek: Upewnij się, że wszystkie połączenia są solidne i bezpieczne. Jeśli używasz szybkozłączek WAGO, przewody powinny być wciśnięte do oporu. Jeśli korzystasz z kostki elektrycznej, śrubki muszą być mocno dokręcone, ale bez przesady, aby nie uszkodzić przewodów. Sprawdź, czy żaden z odizolowanych fragmentów przewodów nie wystaje poza złączkę to mogłoby prowadzić do zwarcia.

Krok 5: Zamontuj żyrandol i dokończ podłączenie

Po wykonaniu połączeń elektrycznych, czas na stabilne zamocowanie żyrandola i estetyczne wykończenie.

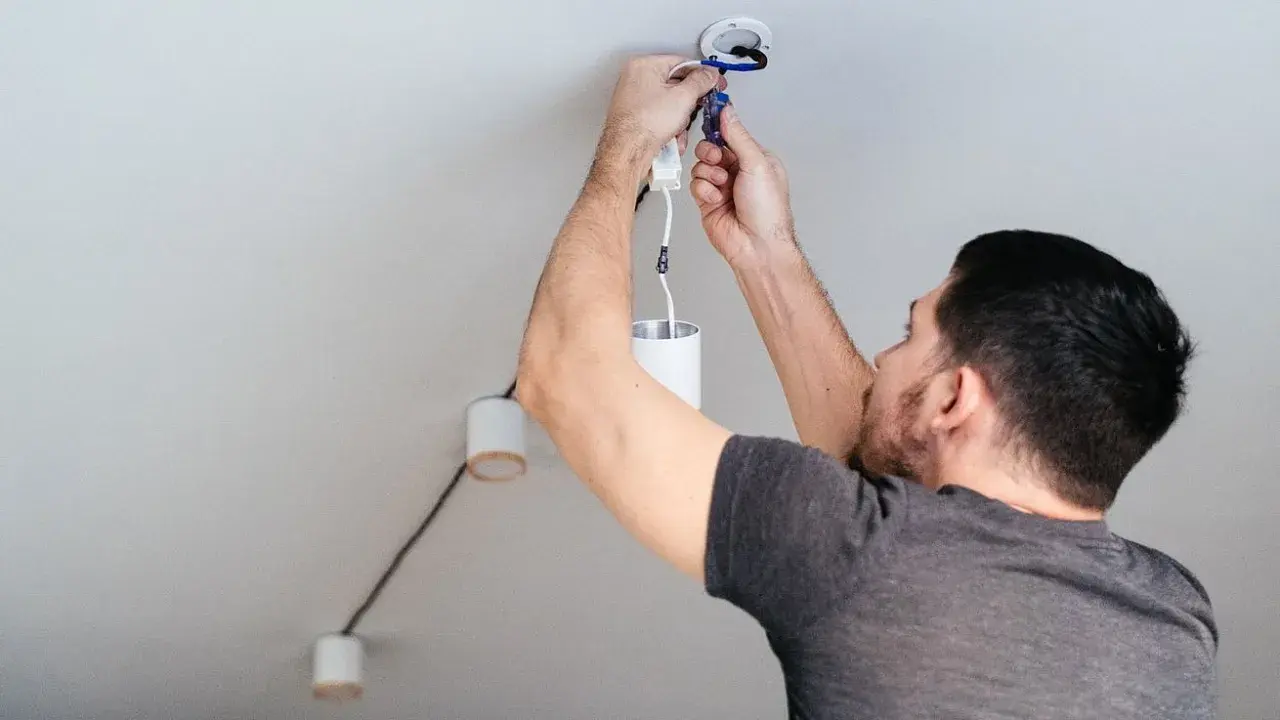

1. Jak bezpiecznie i stabilnie zawiesić żyrandol na haku: Większość żyrandoli wiesza się na specjalnym haku, który jest już zamontowany w suficie lub który musisz zamontować samodzielnie za pomocą kołków rozporowych. Upewnij się, że hak jest solidnie osadzony i wytrzyma ciężar żyrandola. Jeśli żyrandol jest ciężki, warto poprosić kogoś o pomoc przy jego podtrzymywaniu podczas mocowania. Solidny montaż to podstawa, aby żyrandol nie spadł.

2. Ukrywanie połączeń w puszce montażowej: estetyka i bezpieczeństwo: Połączenia elektryczne (szybkozłączki WAGO lub kostka elektryczna) muszą być bezpiecznie i estetycznie ukryte. Zazwyczaj chowa się je w puszce montażowej w suficie lub pod ozdobną rozetą żyrandola. Upewnij się, że wszystkie przewody są schludnie ułożone i nic nie jest ściśnięte ani narażone na uszkodzenie. Rozeta powinna przylegać płasko do sufitu, zakrywając wszystkie połączenia.

3. Wkręcanie żarówek i ostatnie sprawdzenie przed włączeniem prądu: Wkręć wszystkie żarówki do oprawek. Przed ponownym włączeniem zasilania, wykonaj ostatnie, wizualne sprawdzenie wszystkich połączeń i upewnij się, że żyrandol jest stabilnie zamontowany. Sprawdź, czy nie ma żadnych luźnych przewodów czy elementów, które mogłyby stwarzać zagrożenie.

Krok 6: Test i rozwiązywanie najczęstszych problemów

Wszystko gotowe? Czas na najważniejszy moment testowanie! Pamiętaj, aby robić to ostrożnie.

1. Włącz zasilanie i przetestuj włącznik: Wróć do skrzynki rozdzielczej i ostrożnie włącz bezpiecznik, który wcześniej wyłączyłeś. Następnie wróć do pomieszczenia i naciśnij włącznik światła. Jeśli wszystko zostało podłączone prawidłowo, wszystkie pięć żarówek powinno się zaświecić.

2. Co zrobić, gdy żyrandol nie świeci? Najczęstsze błędy i ich rozwiązania:

   • Świeci tylko część żarówek? Sprawdź połączenie faz!: To jest najczęstszy problem, z którym się spotykam. Jeśli świeci tylko część żarówek (np. 2 lub 3), to niemal na pewno oznacza, że nie połączyłeś wszystkich przewodów fazowych (L1, L2) wychodzących z żyrandola w jeden wspólny punkt, zanim podłączyłeś je do przewodu fazowego z sufitu. Natychmiast wyłącz zasilanie i wróć do Kroku 4, aby upewnić się, że wszystkie fazy żyrandola są zmostkowane.

   • Iskrzenie lub brak reakcji? Wróć do kroku 2 i sprawdź styki: Jeśli po włączeniu zasilania usłyszysz iskrzenie, poczujesz zapach spalenizny lub żyrandol w ogóle nie reaguje, natychmiast wyłącz zasilanie! Następnie sprawdź poprawność wszystkich połączeń w szybkozłączkach WAGO lub kostce elektrycznej. Upewnij się, że kable są dobrze osadzone, izolacja jest odpowiednio zdjęta (nie za dużo, nie za mało) i nie ma żadnych luźnych styków. Czasem wystarczy, że jeden przewód wysunie się ze złączki.

   • Inne problemy: Jeśli powyższe rozwiązania nie pomogły, sprawdź same żarówki upewnij się, że są dobrze wkręcone i sprawne. Czasem problem leży w wadliwej żarówce, a nie w instalacji. W ostateczności, jeśli nadal masz problemy, a nie czujesz się pewnie, zawsze możesz skonsultować się z wykwalifikowanym elektrykiem. Bezpieczeństwo jest najważniejsze!
