Podłącz wentylator łazienkowy do oświetlenia: Poradnik krok po kroku

W dzisiejszym artykule pokażę Ci, jak krok po kroku podłączyć wentylator łazienkowy do istniejącej instalacji oświetleniowej. To praktyczne rozwiązanie nie tylko poprawi jakość powietrza w Twojej łazience, ale także skutecznie wyeliminuje nadmierną wilgoć, nieprzyjemne zapachy i zapobiegnie rozwojowi pleśni, zwiększając komfort użytkowania.

Dlaczego warto podłączyć wentylator do oświetlenia

Podłączenie wentylatora łazienkowego do obwodu oświetlenia to, moim zdaniem, jedno z najbardziej praktycznych i inteligentnych rozwiązań, jakie możemy zastosować w domowej łazience. Kluczową zaletą jest tu automatyzacja wentylator uruchamia się samoczynnie wraz ze światłem, co eliminuje problem zapominania o jego włączeniu. To nie tylko wygoda, ale przede wszystkim gwarancja regularnej i skutecznej wentylacji. Regularne usuwanie wilgoci jest absolutnie kluczowe dla zapobiegania rozwojowi pleśni i grzybów, które nie tylko niszczą estetykę łazienki, ale przede wszystkim są szkodliwe dla zdrowia. Dodatkowo, automatyczna wentylacja skutecznie usuwa nieprzyjemne zapachy, zapewniając świeże powietrze za każdym razem, gdy korzystamy z łazienki. To mały, ale znaczący krok w kierunku zwiększenia komfortu i higieny w naszym domu.

Bezpieczeństwo przede wszystkim jak uniknąć zagrożeń

Praca z instalacją elektryczną to zawsze wyzwanie, które wymaga od nas najwyższej ostrożności i znajomości podstawowych zasad bezpieczeństwa. Porażenie prądem może mieć bardzo poważne konsekwencje, dlatego zanim w ogóle pomyślimy o podłączaniu wentylatora, musimy upewnić się, że pracujemy w pełni bezpiecznych warunkach.

Absolutnie najważniejszym pierwszym krokiem jest prawidłowe odłączenie zasilania. Nie wystarczy wyłączyć światła w łazience musimy odciąć prąd od całego obwodu, na którym będziemy pracować. Oto jak to zrobić:

1. Zlokalizuj rozdzielnicę elektryczną w swoim domu (zazwyczaj znajduje się w przedpokoju, piwnicy lub garażu).
2. Odszukaj wyłącznik nadprądowy (bezpiecznik), który odpowiada za obwód oświetleniowy w łazience. Jeśli nie jesteś pewien, który to, możesz wyłączyć główny wyłącznik prądu dla całego domu to najbezpieczniejsza opcja.
3. Przesuń dźwignię wyłącznika do pozycji "OFF" (lub "0").
4. Dla pewności, możesz również wyłączyć inne bezpieczniki, jeśli nie masz pewności, czy dany obwód jest w pełni odizolowany.
5. Po wyłączeniu, zweryfikuj brak napięcia za pomocą odpowiedniego narzędzia, zanim dotkniesz jakichkolwiek przewodów.

Weryfikacja braku napięcia jest kluczowa. Muszę Ci powiedzieć, że poleganie wyłącznie na próbniku napięcia, potocznie zwanym "neonówką", może być niewystarczające i wprowadzać w błąd. Próbnik neonowy jest prostym narzędziem, ale jego wskazania nie zawsze są stuprocentowo pewne. Zdecydowanie zalecam użycie multimetru (miernika uniwersalnego) jako pewniejszego narzędzia do weryfikacji. Aby prawidłowo sprawdzić obecność napięcia, ustaw multimetr na pomiar napięcia zmiennego (VAC) w zakresie powyżej 230V. Następnie przyłóż jedną sondę do przewodu fazowego (L), a drugą do neutralnego (N) oraz do ochronnego (PE). Odczyt 0V będzie potwierdzeniem braku napięcia. Pamiętaj, że multimetr jest znacznie bardziej precyzyjny.

• Próbnik neonowy może nie zadziałać przy niskim napięciu szczątkowym.
• Może wskazywać brak napięcia, nawet jeśli jest ono obecne, ale o niskim natężeniu.
• Jego działanie zależy od dobrego uziemienia osoby testującej.
• Nie pozwala na precyzyjny pomiar wartości napięcia.

Prace w łazience podlegają szczególnym rygorom ze względu na podwyższoną wilgotność. Norma PN-HD 60364-7-701 określa specjalne strefy ochronne w łazience, które musimy bezwzględnie brać pod uwagę przy montażu urządzeń elektrycznych, w tym wentylatorów. Odpowiedni stopień ochrony IP (Ingress Protection) jest tu kluczowy, informuje nas o odporności urządzenia na wnikanie ciał stałych i wody.

• Strefa 0: Wnętrze wanny lub brodzika. W tej strefie dozwolone są tylko urządzenia zasilane napięciem bezpiecznym (SELV) 12V i o stopniu ochrony IPX7 (ochrona przed skutkami zanurzenia w wodzie).
• Strefa 1: Obszar nad wanną lub brodzikiem do wysokości 2,25 m od podłogi. Tutaj urządzenia również powinny być zasilane SELV 12V przez transformator bezpieczeństwa i posiadać stopień ochrony co najmniej IPX4 (ochrona przed bryzgami wody).
• Strefa 2: Obszar rozciągający się 60 cm od strefy 1 i do wysokości 2,25 m od podłogi. W tej strefie wentylatory powinny mieć stopień ochrony co najmniej IPX4.
• Strefa 3 (obecnie poza strefami): Obszar poza strefą 2. Tutaj wymagania są mniej rygorystyczne, ale nadal zaleca się urządzenia o podwyższonej odporności na wilgoć, np. IPX2 lub wyższe.

Zawsze upewnij się, że wybrany wentylator ma odpowiedni stopień ochrony IP dla miejsca, w którym zamierzasz go zamontować. W strefach 1 i 2 jest to szczególnie ważne!

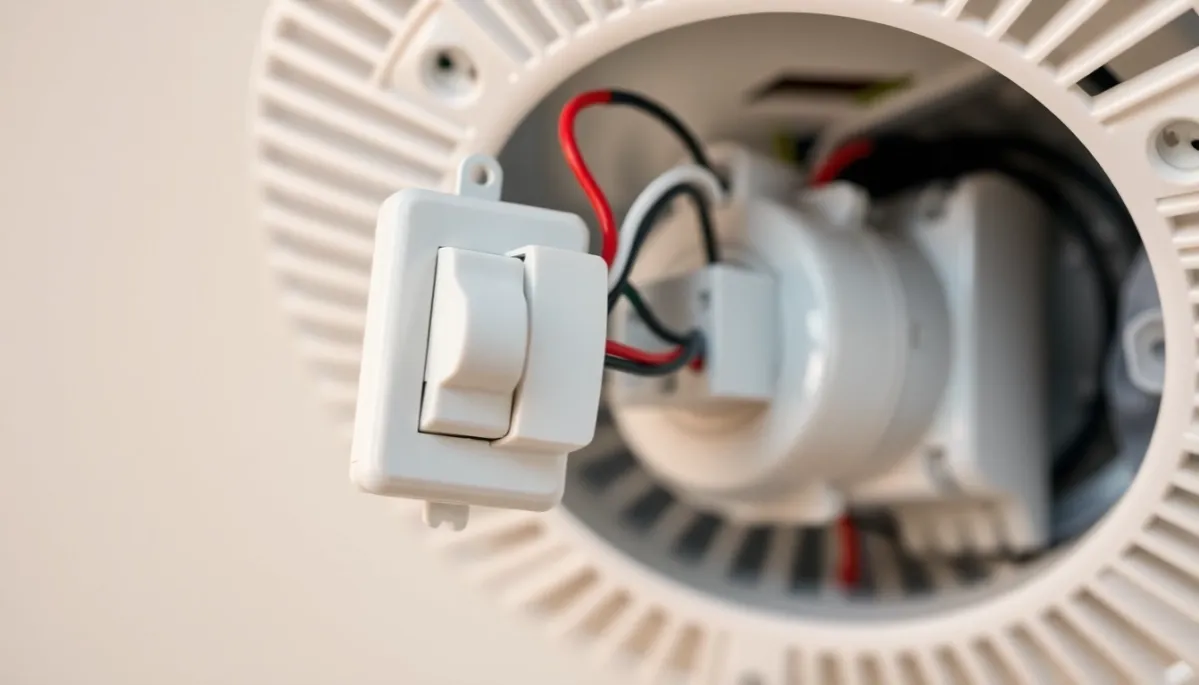

Niezbędne narzędzia i materiały do pracy

Zanim zabierzemy się do właściwego podłączania wentylatora, musimy skompletować wszystkie niezbędne narzędzia i materiały. Posiadanie odpowiedniego wyposażenia to nie tylko kwestia wygody, ale przede wszystkim gwarancja bezpieczeństwa i skuteczności montażu. Nie ma nic gorszego niż przerywanie pracy w połowie, bo czegoś nam brakuje.

• Próbnik napięcia (multimetr): Jak już wspomniałam, multimetr jest znacznie pewniejszy niż neonówka do weryfikacji braku napięcia.
• Ściągacz izolacji: Niezbędny do bezpiecznego i precyzyjnego usuwania izolacji z przewodów.
• Wkrętaki: Płaskie i krzyżakowe, do otwierania obudowy wentylatora, puszki elektrycznej i mocowania wentylatora.
• Wiertarka: Jeśli konieczne jest wykonanie otworów montażowych pod kołki.
• Kołki montażowe i wkręty: Do stabilnego zamocowania wentylatora w ścianie lub suficie.
• Szybkozłączki (np. Wago) lub kostki elektryczne: Do bezpiecznego i trwałego łączenia przewodów.
• Nożyk/narzędzie do cięcia przewodów: Do przycinania przewodów na odpowiednią długość.

Jeśli chodzi o dobór przewodów, najczęściej stosuje się przewody o przekroju 1,5 mm² jest to standard dla obwodów oświetleniowych i w zupełności wystarcza dla wentylatora łazienkowego. Pamiętaj, aby przewody były odpowiednio elastyczne i przystosowane do instalacji elektrycznych. Do łączenia przewodów zdecydowanie polecam szybkozłączki Wago. Są one niezwykle proste w użyciu, zapewniają pewne i bezpieczne połączenie, a także umożliwiają łatwe rozłączanie w razie potrzeby. To znacznie lepsze i bezpieczniejsze rozwiązanie niż tradycyjne kostki śrubowe, które mogą się luzować i wymagać regularnego dokręcania.

Podłączanie standardowego wentylatora łazienkowego prosty schemat dla 2 przewodów

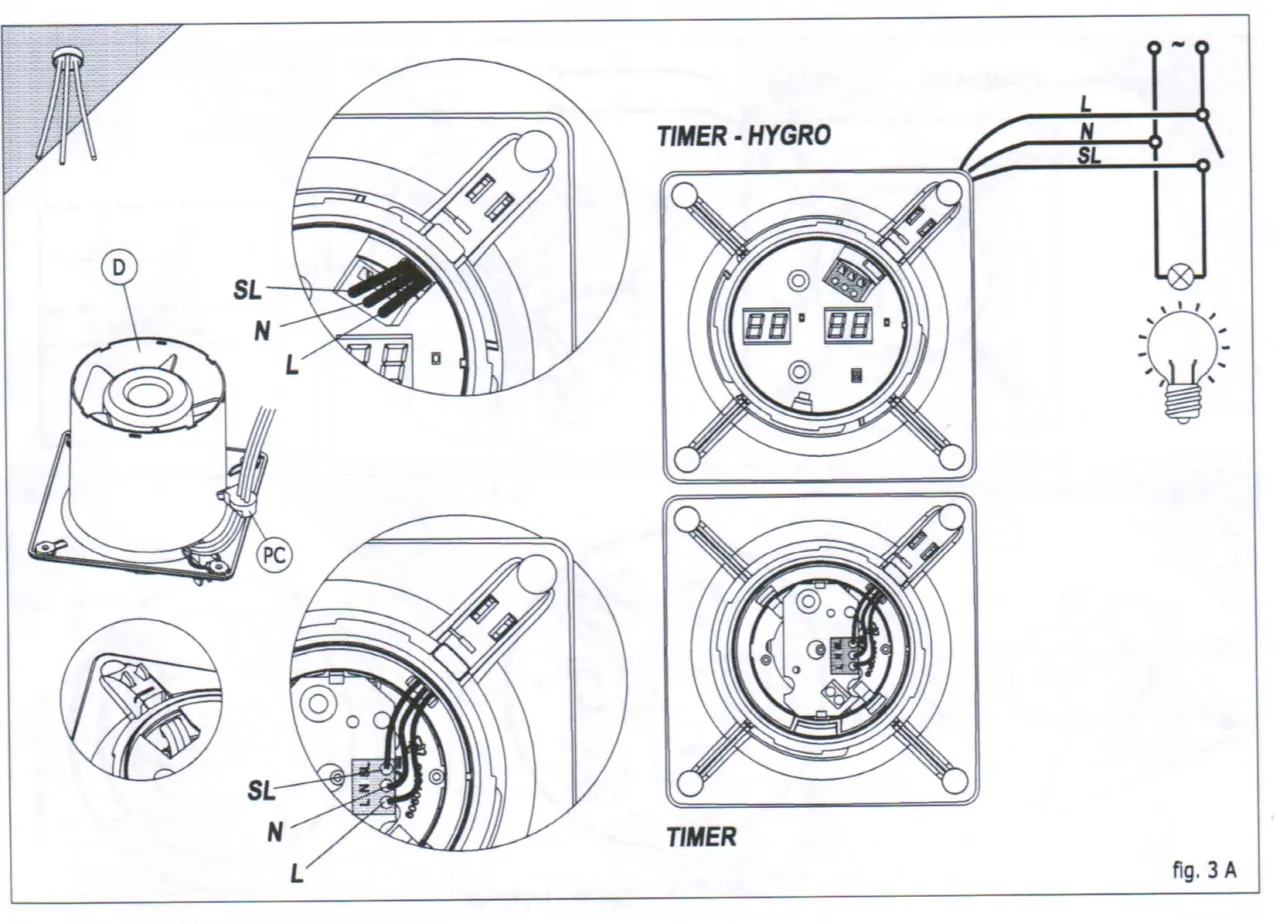

Zaczynamy od najprostszego scenariusza podłączania standardowego wentylatora łazienkowego, który posiada dwa przewody (fazowy L i neutralny N). Jest to idealne rozwiązanie, jeśli Twoja instalacja oświetleniowa jest dwużyłowa (faza i neutralny) i chcesz, aby wentylator uruchamiał się i wyłączał razem ze światłem.

Zanim przystąpimy do łączenia, musimy prawidłowo zidentyfikować przewody w puszce oświetleniowej. Pamiętaj, że zasilanie musi być odłączone! Użyj multimetru, aby potwierdzić brak napięcia, a następnie postępuj zgodnie z poniższymi wskazówkami:

1. Otwórz puszkę oświetleniową (lub obudowę lampy), do której chcesz podłączyć wentylator.
2. Zazwyczaj spotkasz się z przewodami o standardowych kolorach izolacji:
   • Przewód fazowy (L): Najczęściej brązowy, czarny lub szary. To ten, na którym pojawia się napięcie po włączeniu światła (jeśli zasilanie byłoby włączone).
   • Przewód neutralny (N): Zawsze niebieski. Jest to przewód powrotny, który zamyka obwód.
   • Przewód ochronny (PE): Zawsze żółto-zielony. Służy do uziemienia i zwiększa bezpieczeństwo. W starszych instalacjach może go brakować.
3. Jeśli masz wątpliwości co do kolorów (np. stara instalacja), użyj multimetru. Po włączeniu zasilania (tylko na chwilę, z najwyższą ostrożnością!) i ustawieniu multimetru na pomiar napięcia zmiennego, dotknij jedną sondą do przewodu, a drugą do uziemienia lub sprawdzonego neutralnego. Przewód fazowy wskaże napięcie około 230V. Pamiętaj, aby natychmiast wyłączyć zasilanie po identyfikacji!

Teraz, gdy masz zidentyfikowane przewody i zasilanie jest odłączone, możesz przystąpić do podłączania wentylatora:

1. Przygotuj końcówki przewodów wentylatora i przewodów w puszce zdejmij izolację na długości około 10-12 mm za pomocą ściągacza izolacji.
2. Podłącz przewód fazowy (L) wentylatora (zazwyczaj brązowy lub czarny) do przewodu fazowego (L) obwodu oświetleniowego (tego, który idzie do lampy).
3. Podłącz przewód neutralny (N) wentylatora (zazwyczaj niebieski) do przewodu neutralnego (N) obwodu oświetleniowego (tego, który idzie do lampy).
4. Jeśli wentylator posiada zacisk uziemiający (PE) i w Twojej instalacji jest przewód ochronny (żółto-zielony), podłącz go również. Wiele wentylatorów ma obudowę z tworzywa sztucznego i nie wymaga uziemienia, ale zawsze sprawdź instrukcję producenta.
5. Upewnij się, że wszystkie połączenia są solidne i dobrze zaizolowane.

Do łączenia przewodów w tym scenariuszu idealnie sprawdzą się szybkozłączki Wago. Wystarczy odizolować przewód na odpowiednią długość (zazwyczaj jest to wskazane na samej złączce), a następnie wsunąć go w otwór. Złączki Wago zapewniają bardzo pewne i trwałe połączenie, które nie wymaga użycia taśmy izolacyjnej ani dodatkowych narzędzi. To znacznie przyspiesza pracę i minimalizuje ryzyko błędów.

Po wykonaniu połączeń elektrycznych, zamocuj wentylator mechanicznie w otworze wentylacyjnym, używając kołków i wkrętów. Upewnij się, że jest stabilnie osadzony i nie ma luzów. Następnie zamknij obudowę wentylatora i puszkę elektryczną. Po zakończeniu wszystkich prac, przywróć zasilanie w rozdzielnicy. Włącz światło w łazience wentylator powinien uruchomić się wraz z nim. Po wyłączeniu światła, wentylator powinien się również wyłączyć. Jeśli tak się dzieje, gratuluję, montaż zakończony sukcesem!

Wentylator z timerem pełna kontrola nad wentylacją

Wentylatory z timerem to już bardziej zaawansowane urządzenia, które oferują znacznie większą kontrolę nad wentylacją. Ich kluczową zaletą jest funkcja opóźnionego wyłączania wentylator pracuje jeszcze przez ustawiony czas po wyłączeniu światła, co zapewnia skuteczne usunięcie wilgoci i zapachów nawet po opuszczeniu łazienki. To rozwiązanie, które osobiście bardzo cenię za jego praktyczność.

Wentylator z timerem wymaga trzeciego przewodu, zazwyczaj oznaczonego jako LT lub T. Jego rola jest kluczowa dla funkcji opóźnionego wyłączania. Przewód LT/T to przewód sterujący, który "informuje" wentylator o tym, że światło zostało włączone. Kiedy światło zostaje wyłączone, wentylator otrzymuje sygnał o zaniku napięcia na przewodzie LT/T i rozpoczyna odliczanie ustawionego czasu pracy. Dopiero po upływie tego czasu wentylator się wyłącza.

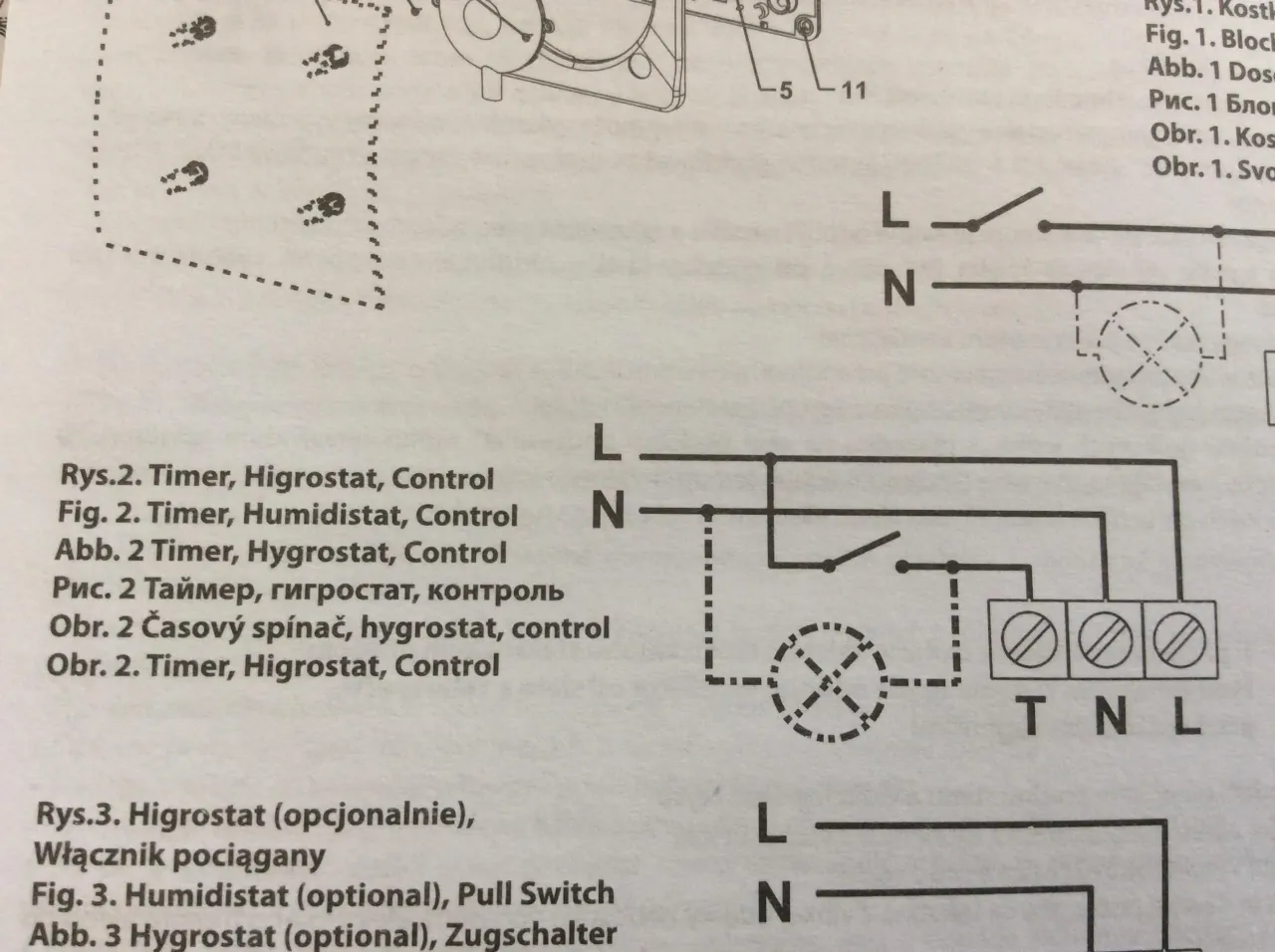

Podłączenie wentylatora z timerem (3 przewody: L, N, LT/T) do instalacji oświetleniowej wymaga nieco więcej uwagi:

1. Przewód fazowy stały (L): Podłącz przewód fazowy wentylatora (zazwyczaj brązowy lub czarny) do stałego zasilania fazowego (L) w puszce, czyli do przewodu, na którym napięcie jest zawsze obecne, niezależnie od włącznika światła. Wentylator potrzebuje stałego zasilania, aby timer mógł działać.
2. Przewód neutralny (N): Podłącz przewód neutralny wentylatora (niebieski) do przewodu neutralnego (N) obwodu oświetleniowego.
3. Przewód sterujący (LT/T): Ten przewód jest kluczowy. Podłącz go do przewodu fazowego, który jest za włącznikiem światła, czyli do tego, na którym napięcie pojawia się tylko wtedy, gdy światło jest włączone. To właśnie ten przewód będzie "informował" wentylator o włączeniu i wyłączeniu oświetlenia, aktywując timer.
4. Pamiętaj o podłączeniu przewodu ochronnego (PE) wentylatora, jeśli jest dostępny i wymagany.

Co zrobić, jeśli w Twojej instalacji brakuje trzeciego przewodu (LT/T)? To częsty problem w starszych budynkach. Masz kilka opcji:

1. Poprowadzenie dodatkowego przewodu: Najlepszym, ale najbardziej inwazyjnym rozwiązaniem jest poprowadzenie dodatkowego przewodu (np. 3x1.5mm²) od włącznika światła do miejsca montażu wentylatora. Może to wymagać kucia w ścianie (podtynkowo) lub estetycznego poprowadzenia przewodu w listwach maskujących (natynkowo).
2. Użycie wentylatora bez timera: Jeśli nie chcesz ingerować w instalację, możesz zdecydować się na wentylator standardowy (2 przewody), który będzie działał tylko ze światłem.
3. Moduł opóźniający: Istnieją również zewnętrzne moduły opóźniające, które można zainstalować w puszce elektrycznej, aby symulować działanie timera bez dodatkowego przewodu. Wymaga to jednak odpowiedniej wiedzy i miejsca w puszce.

Regulacja czasu pracy timera w wentylatorze zazwyczaj odbywa się za pomocą małego potencjometru (śrubki) umieszczonego pod panelem wentylatora. Użyj małego wkrętaka, aby ustawić pożądany czas opóźnienia. Moje doświadczenie podpowiada, że optymalne ustawienie to zazwyczaj od 5 do 15 minut po wyłączeniu światła. Taki czas jest wystarczający, aby skutecznie usunąć wilgoć po kąpieli, a jednocześnie nie generuje niepotrzebnego zużycia energii.

Wentylator z higrostatem automatyczna reakcja na wilgoć

Wentylatory z higrostatem to szczyt wygody w wentylacji łazienkowej. Ich zaawansowana zdolność do automatycznej reakcji na poziom wilgotności sprawia, że wentylacja działa wtedy, kiedy jest to najbardziej potrzebne, bez jakiejkolwiek ingerencji użytkownika. To rozwiązanie, które zapewnia optymalne warunki w łazience przez cały czas.

Zasada działania higrostatu jest prosta, ale niezwykle skuteczna. Wbudowany czujnik wilgoci stale monitoruje poziom wilgotności w powietrzu. Kiedy wilgotność przekroczy zadany próg (który zazwyczaj możemy regulować), higrostat automatycznie uruchamia wentylator. Wentylator pracuje tak długo, aż poziom wilgotności spadnie poniżej ustawionego poziomu, po czym samoczynnie się wyłącza. To inteligentne zarządzanie wilgocią, które zapobiega jej akumulacji i chroni łazienkę przed pleśnią.

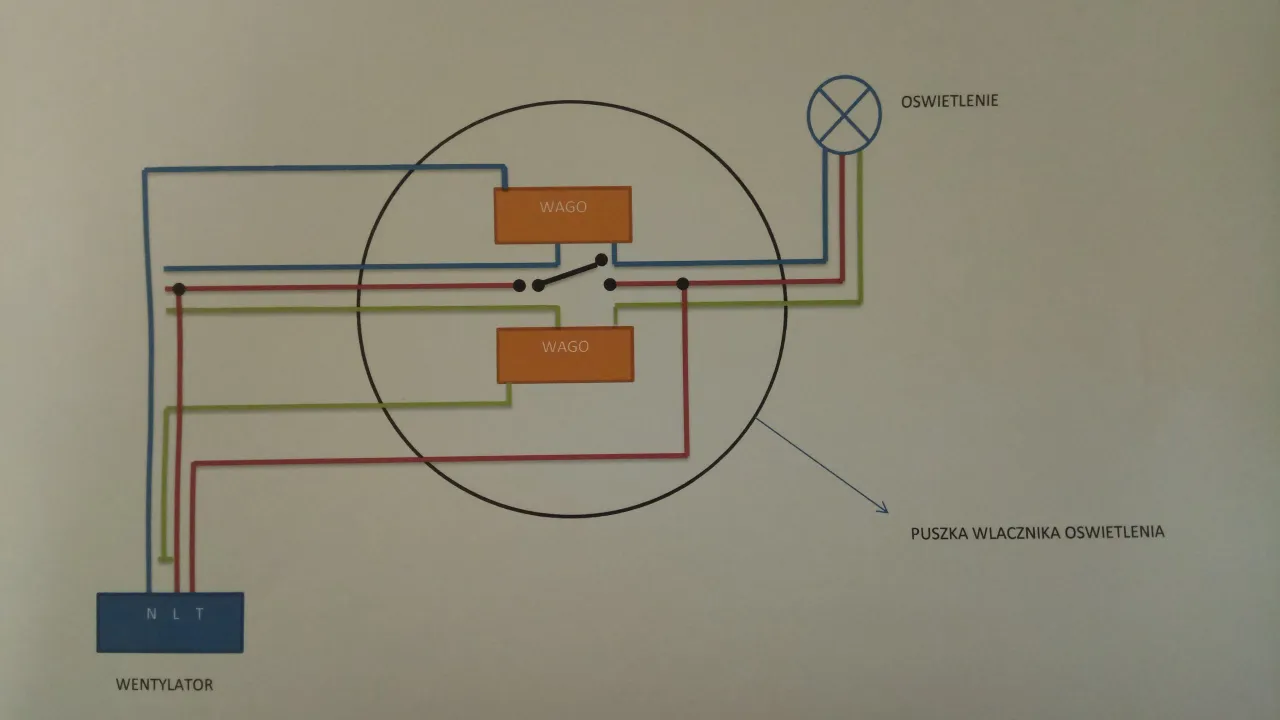

Podłączenie wentylatora z higrostatem (3 przewody: L, N, LT/T) jest bardzo podobne do wentylatora z timerem, ale z jedną kluczową różnicą wentylator ten wymaga stałego zasilania (L, N), aby higrostat mógł nieprzerwanie monitorować poziom wilgoci, niezależnie od tego, czy światło jest włączone, czy wyłączone. Oto jak to zrobić:

1. Przewód fazowy stały (L): Podłącz przewód fazowy wentylatora (brązowy/czarny) do stałego zasilania fazowego (L) w puszce. Jest to niezbędne, aby higrostat mógł działać 24/7.
2. Przewód neutralny (N): Podłącz przewód neutralny wentylatora (niebieski) do przewodu neutralnego (N) obwodu oświetleniowego.
3. Przewód sterujący (LT/T): Ten przewód jest opcjonalny, ale bardzo przydatny. Jeśli chcesz mieć możliwość manualnego uruchomienia wentylatora wraz ze światłem (np. gdy wilgotność nie jest jeszcze wysoka, ale chcesz szybko przewietrzyć), podłącz przewód LT/T wentylatora do przewodu fazowego za włącznikiem światła (tego, na którym napięcie pojawia się tylko ze światłem).
4. Pamiętaj o podłączeniu przewodu ochronnego (PE), jeśli jest dostępny i wymagany.

Tak, wentylator z higrostatem może być dodatkowo połączony ze światłem za pomocą przewodu LT/T. To bardzo praktyczne rozwiązanie, które łączy automatykę z możliwością manualnego sterowania. Jeśli podłączysz przewód LT/T do włącznika światła, wentylator uruchomi się za każdym razem, gdy włączysz światło. Jednak co ważne, takie podłączenie nie zakłóca automatycznej funkcji higrostatu. Jeśli wilgotność w łazience wzrośnie powyżej ustawionego progu, higrostat i tak uruchomi wentylator, nawet jeśli światło jest wyłączone. To daje nam elastyczność wentylator działa inteligentnie, reagując na wilgoć, ale możemy go również uruchomić "na żądanie" wraz ze światłem.

Unikaj błędów najczęstsze problemy przy montażu wentylatora

Nawet przy najlepszych chęciach i dokładnych instrukcjach, podczas montażu wentylatora mogą pojawić się błędy. Znajomość typowych problemów i sposobów ich unikania jest kluczowa, aby zapewnić prawidłowe i bezpieczne działanie urządzenia. Z mojego doświadczenia wiem, że często to drobne przeoczenia prowadzą do frustracji.

Wentylator nie działa po podłączeniu. To jeden z najczęstszych problemów, który może mieć kilka przyczyn.

• Błędne podłączenie przewodów: Najczęściej pomylenie przewodu fazowego (L) z neutralnym (N) lub brak prawidłowego połączenia. Sprawdź dokładnie schemat i upewnij się, że każdy przewód jest podłączony do właściwego zacisku.
• Brak zasilania: Upewnij się, że bezpiecznik obwodu jest włączony i że w ogóle jest napięcie w instalacji. Sprawdź multimetrem obecność napięcia na zaciskach wentylatora.
• Uszkodzenie wentylatora: Rzadziej, ale zdarza się, że wentylator jest uszkodzony fabrycznie. Jeśli wszystkie połączenia są prawidłowe, a zasilanie jest obecne, rozważ reklamację urządzenia.
• Niewłaściwe zaizolowanie połączeń: Luźne lub źle zaizolowane połączenia mogą prowadzić do braku kontaktu. Upewnij się, że szybkozłączki są prawidłowo zaciśnięte, a izolacja zdjęta na odpowiednią długość.

Wentylator z timerem nie wyłącza się lub nie działa prawidłowo. Ten problem często wynika ze specyfiki wentylatorów z opóźnionym wyłączaniem.

• Brak przewodu LT/T lub błędne podłączenie: Wentylator z timerem wymaga stałego zasilania (L, N) oraz przewodu sterującego (LT/T) podłączonego do fazy za włącznikiem światła. Jeśli przewód LT/T nie jest podłączony lub jest podłączony do stałej fazy, wentylator nie otrzyma sygnału o wyłączeniu światła i będzie pracował non-stop.
• Nieprawidłowe ustawienie timera: Sprawdź, czy potencjometr timera nie jest ustawiony na maksymalny czas lub na pozycję "ciągła praca" (jeśli taka opcja istnieje).
• Uszkodzony timer: Jeśli wszystko jest podłączone prawidłowo, a wentylator nadal nie działa zgodnie z ustawieniami timera, możliwe, że moduł timera jest uszkodzony.

Głośna praca lub wibracje wentylatora. Cichy wentylator to podstawa komfortu w łazience, więc wszelkie niepokojące dźwięki są sygnałem do działania.

• Niewłaściwy montaż: Luźne mocowanie wentylatora do ściany lub sufitu, brak uszczelnienia między wentylatorem a otworem wentylacyjnym może powodować wibracje i rezonans. Upewnij się, że wentylator jest stabilnie i szczelnie zamocowany.
• Luźne elementy w obudowie: Sprawdź, czy wewnątrz wentylatora nie ma luźnych części, które mogłyby ocierać się o wirnik.
• Zanieczyszczenie: Kurz, włosy lub inne zanieczyszczenia na łopatkach wirnika mogą powodować brak wyważenia i głośną pracę. Regularne czyszczenie wentylatora jest ważne.
• Uszkodzenie wentylatora: Uszkodzone łożysko lub wirnik mogą być przyczyną głośnej pracy. W takim przypadku konieczna może być wymiana wentylatora.
• Trendy rynkowe: Warto pamiętać, że na rynku dostępne są coraz cichsze wentylatory (o niskim poziomie dB). Jeśli Twój wentylator jest stary i głośny, może to być dobry moment na wymianę na nowocześniejszy model.

Przeczytaj również: Abażur z firanki: Przewodnik DIY. Odmień wnętrze za grosze!

Profesjonalna pomoc kiedy wezwać elektryka?

Mimo że ten poradnik dostarcza szczegółowych instrukcji, muszę podkreślić, że w niektórych sytuacjach bezwzględnie należy wezwać wykwalifikowanego elektryka z uprawnieniami SEP. Bezpieczeństwo jest najważniejsze, a praca z prądem to nie miejsce na eksperymenty, jeśli brakuje nam pewności. Oto konkretne scenariusze, w których zdecydowanie powinieneś skonsultować się ze specjalistą:

• Brak doświadczenia w pracy z prądem: Jeśli czujesz się niepewnie, nie masz podstawowej wiedzy o elektryce lub po prostu nie lubisz pracować z prądem, nie ryzykuj. Lepiej zapłacić elektrykowi niż ryzykować porażenie prądem lub uszkodzenie instalacji.
• Brak odpowiedniej instalacji: Jeśli w Twojej łazience brakuje przewodu ochronnego (PE) lub instalacja jest bardzo stara i nie spełnia obecnych norm bezpieczeństwa, elektryk oceni jej stan i zaproponuje bezpieczne rozwiązania.
• Skomplikowane problemy z instalacją elektryczną: Jeśli podczas podłączania napotkasz nieoczekiwane problemy, takie jak brak napięcia w obwodzie, częste wybijanie bezpieczników, czy trudności w identyfikacji przewodów, to sygnał, że potrzebna jest fachowa pomoc.
• Wszelkie wątpliwości co do bezpieczeństwa: Jeśli masz choćby najmniejsze wątpliwości, czy wykonujesz pracę bezpiecznie i prawidłowo, nie kontynuuj. Lepiej wezwać elektryka, który sprawdzi Twoje połączenia lub wykona całą pracę od początku do końca.
• Wymagane zmiany w instalacji: Jeśli planujesz poważniejsze zmiany w instalacji (np. dodanie nowego obwodu, przeniesienie gniazdka), zawsze powinien to zrobić elektryk.
