Podłączanie żyrandola z 6 żarówkami kluczowe zasady bezpiecznego montażu
- Zawsze wyłącz zasilanie w skrzynce z bezpiecznikami przed rozpoczęciem jakichkolwiek prac elektrycznych.
- Standardowe kolory przewodów w Polsce to: fazowy (L) brązowy/czarny/szary, neutralny (N) niebieski, ochronny (PE) żółto-zielony.
- Do włącznika pojedynczego (2 przewody w suficie): wszystkie przewody neutralne żyrandola połącz z N sufitu, a wszystkie fazowe żyrandola z L sufitu.
- Do włącznika podwójnego (3 przewody w suficie): wszystkie przewody neutralne żyrandola połącz z N sufitu; przewody fazowe żyrandola podziel na dwie grupy (np. 3+3) i każdą grupę podłącz do osobnego przewodu fazowego z sufitu (L1 i L2).
- Użyj próbnika napięcia do precyzyjnej identyfikacji przewodów, zwłaszcza w starszych instalacjach.
- Zapewnij solidne i bezpieczne połączenia w kostce elektrycznej, aby uniknąć iskrzenia.
Zanim zaczniesz: Klucz do bezpiecznego montażu oświetlenia
Krok 1: Wyłącz zasilanie dlaczego to absolutna podstawa?
Zanim w ogóle pomyślisz o dotknięciu jakiegokolwiek przewodu, musisz wykonać najważniejszy krok: bezwzględnie wyłącz zasilanie w skrzynce z bezpiecznikami. To nie jest opcja, to konieczność! Praca pod napięciem to prosta droga do porażenia prądem, które może być śmiertelne, lub do wywołania pożaru. Zawsze upewnij się, że nikt przypadkowo nie włączy zasilania, gdy Ty będziesz pracować. Po wyłączeniu bezpiecznika, zawsze sprawdź brak napięcia za pomocą próbnika, zanim zaczniesz cokolwiek robić. Ja zawsze traktuję ten etap z największą powagą Twoje bezpieczeństwo jest najważniejsze.Krok 2: Skompletuj niezbędne narzędzia co musisz mieć pod ręką?
Aby praca przebiegała sprawnie i bezpiecznie, upewnij się, że masz pod ręką wszystkie potrzebne narzędzia. Oto lista, którą zawsze mam przy sobie:
- Próbnik napięcia (neonówka): Niezbędny do sprawdzenia, czy w przewodach faktycznie nie ma prądu.
- Ściągacz izolacji: Ułatwia precyzyjne usunięcie izolacji z przewodów bez uszkadzania żył.
- Kostka elektryczna (złączka): Do bezpiecznego i trwałego łączenia przewodów.
- Śrubokręt płaski i krzyżakowy: Do pracy ze śrubami w kostce i mocowaniach żyrandola.
- Wiertarka: Jeśli w suficie nie ma jeszcze haka, będziesz potrzebować jej do zamocowania nowego.
- Drabina: Stabilna i bezpieczna, abyś mógł swobodnie pracować na wysokości.
- Okulary ochronne: Zawsze warto chronić oczy, zwłaszcza podczas wiercenia.
Krok 3: Oceń swoją instalację ile przewodów wystaje z sufitu i co to oznacza?
Zanim zaczniesz łączyć, musisz wiedzieć, z czym masz do czynienia. Spójrz na przewody wychodzące z sufitu. Ich liczba jest kluczowa: dwa przewody zazwyczaj oznaczają instalację pod włącznik pojedynczy (wszystkie żarówki zapalają się naraz), natomiast trzy przewody wskazują na włącznik podwójny, który pozwoli Ci sterować oświetleniem w sekcjach. Pamiętaj, że w niektórych instalacjach może pojawić się również przewód ochronny (PE), co jest bardzo pożądanym elementem zwiększającym bezpieczeństwo.
Rozszyfruj kable: Jak czytać kolory przewodów w polskiej instalacji?
Przewód fazowy (L): Gdzie płynie prąd?
Przewód fazowy, oznaczany literą L (Line), to ten, w którym płynie prąd. Jest to przewód "gorący", do którego podłączamy włącznik. W nowoczesnych instalacjach w Polsce jego standardowe kolory to brązowy, czarny lub szary. To właśnie on dostarcza energię do żarówek, gdy włącznik jest w pozycji "ON".
Przewód neutralny (N): Klucz do zamknięcia obwodu
Przewód neutralny, oznaczany literą N (Neutral), służy do zamknięcia obwodu elektrycznego, umożliwiając powrót prądu do sieci. Bez niego żarówka nie zaświeci, nawet jeśli przewód fazowy jest podłączony. Jego standardowy kolor w polskiej instalacji to niebieski. Pamiętaj, że choć nie "kopie" tak jak faza, to nadal jest częścią obwodu i należy go traktować z ostrożnością.
Przewód ochronny (PE): Twoje ubezpieczenie na życie
Przewód ochronny, oznaczany jako PE (Protective Earth), to Twoje ubezpieczenie na życie. Jego zadaniem jest ochrona przed porażeniem prądem w przypadku awarii urządzenia (np. przebicia izolacji). W Polsce ma charakterystyczny kolor żółto-zielony. Jeśli Twój żyrandol ma metalową obudowę i zacisk ochronny (oznaczony symbolem uziemienia), musisz go bezwzględnie połączyć z tym przewodem. Niestety, w wielu starszych instalacjach przewód ochronny może nie występować, co wymaga zwiększonej ostrożności.
Co zrobić, gdy kolory są niestandardowe? Niezawodny test próbnikiem napięcia
W starszych budynkach kolory przewodów mogą odbiegać od współczesnych norm, co bywa bardzo mylące. W takiej sytuacji nie ma co zgadywać próbnik napięcia (neonówka) jest Twoim najlepszym przyjacielem. Aby bezpiecznie zidentyfikować przewody, upewnij się, że zasilanie jest włączone (tylko na czas testu i z zachowaniem najwyższej ostrożności!), a następnie dotknij końcówką próbnika do każdego przewodu. Przewód fazowy (L) spowoduje zaświecenie się neonówki. Przewód neutralny (N) oraz ochronny (PE) nie powinny wywołać reakcji próbnika (choć w starych instalacjach PE bywał zerowany do N, co może utrudnić rozróżnienie bez specjalistycznego sprzętu). Po zidentyfikowaniu fazy, wyłącz zasilanie i oznacz przewody, aby uniknąć pomyłek.
Scenariusz A: Podłączenie do włącznika pojedynczego (wszystkie 6 żarówek naraz)
Identyfikacja przewodów: Jak przygotować kable żyrandola i sufitu?
Jeśli masz włącznik pojedynczy, oznacza to, że z sufitu wychodzą zazwyczaj dwa przewody (L i N), a czasem trzy, jeśli jest też PE. Z żyrandola natomiast, zobaczysz wiele przewodów zazwyczaj po jednym niebieskim (N) i jednym brązowym/czarnym (L) dla każdej żarówki. Twoim zadaniem jest zgrupowanie wszystkich niebieskich przewodów z żyrandola razem oraz zgrupowanie wszystkich brązowych/czarnych przewodów z żyrandola razem. Przewód ochronny (jeśli jest) z żyrandola będzie jeden, żółto-zielony.
Łączenie przewodów krok po kroku: Zasada "kolor do koloru"
Podłączenie żyrandola do włącznika pojedynczego jest stosunkowo proste, gdy już masz zidentyfikowane przewody. Pamiętaj, aby zawsze pracować przy wyłączonym zasilaniu!
- Przewód neutralny (N): Wszystkie niebieskie przewody z żyrandola (zgrupowane razem) podłącz do niebieskiego przewodu (N) wychodzącego z sufitu. Użyj kostki elektrycznej, aby połączenie było solidne i bezpieczne.
- Przewód fazowy (L): Wszystkie brązowe/czarne przewody z żyrandola (zgrupowane razem) podłącz do brązowego/czarnego/szarego przewodu (L) wychodzącego z sufitu. Ponownie, użyj kostki elektrycznej.
- Przewód ochronny (PE): Jeśli Twój żyrandol ma przewód żółto-zielony (PE) i taki sam przewód wychodzi z sufitu, połącz je razem w kostce. To kluczowe dla Twojego bezpieczeństwa.
Schemat podłączenia dla 2 przewodów w suficie (L + N)
W przypadku instalacji z dwoma przewodami w suficie (L i N), wszystkie żarówki w żyrandolu będą zapalać się jednocześnie. Logika jest prosta: wszystkie przewody neutralne z żyrandola do neutralnego w suficie, wszystkie fazowe z żyrandola do fazowego w suficie. Jeśli masz przewód ochronny w żyrandolu, a w suficie go brak, zabezpiecz go odpowiednio, ale nie podłączaj do innych przewodów.
Scenariusz B: Podział żarówek na sekcje z włącznikiem podwójnym
Jak podzielić 6 żarówek na dwie grupy? Planowanie połączeń
Włącznik podwójny to świetne rozwiązanie, które pozwala na elastyczne sterowanie oświetleniem, np. zapalanie części żarówek, a potem reszty. W przypadku żyrandola z sześcioma żarówkami, najczęściej dzieli się je na dwie grupy po trzy żarówki (3+3), ale możliwy jest też podział 4+2, jeśli okablowanie żyrandola na to pozwala. Kluczowe jest wcześniejsze zaplanowanie, które żarówki mają należeć do której grupy. Zazwyczaj przewody fazowe (brązowe/czarne) z żyrandola są już fabrycznie rozdzielone na dwie lub więcej sekcji, co ułatwia podział.
Praktyczne łączenie: Neutralne razem, fazowe osobno
Podłączenie żyrandola do włącznika podwójnego wymaga nieco więcej uwagi, ale jest równie bezpieczne, jeśli postępujesz zgodnie z zasadami. Z sufitu powinny wychodzić trzy przewody: neutralny (N), fazowy L1 i fazowy L2.
- Przewód neutralny (N): Wszystkie niebieskie przewody z żyrandola (niezależnie od sekcji) połącz razem i podłącz do niebieskiego przewodu (N) wychodzącego z sufitu. Neutralny zawsze jest wspólny dla wszystkich żarówek.
- Przewody fazowe (L1 i L2): Przewody fazowe (brązowe/czarne) z żyrandola podziel na dwie grupy zgodnie z Twoim planem (np. 3 żarówki do jednej grupy, 3 do drugiej). Pierwszą grupę przewodów fazowych z żyrandola podłącz do przewodu fazowego L1 z sufitu. Drugą grupę przewodów fazowych z żyrandola podłącz do przewodu fazowego L2 z sufitu.
- Przewód ochronny (PE): Jeśli żyrandol ma przewód żółto-zielony (PE) i taki sam przewód wychodzi z sufitu, połącz je razem w kostce.

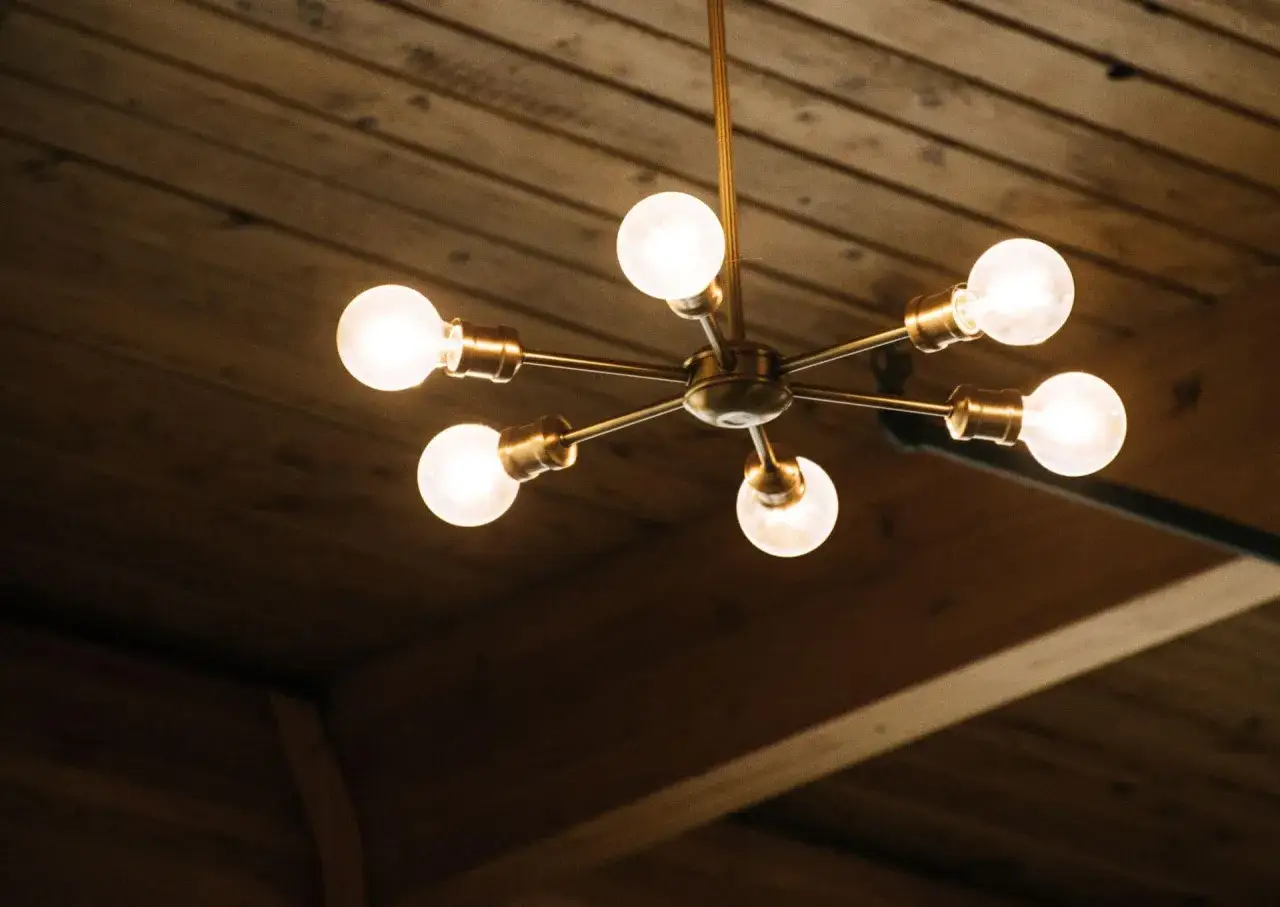

Schemat podłączenia dla 3 przewodów w suficie (L1 + L2 + N)
W instalacji z trzema przewodami w suficie (L1, L2 i N), masz możliwość sterowania dwoma niezależnymi sekcjami oświetlenia. Pamiętaj, że przewód neutralny (N) jest zawsze wspólny dla wszystkich żarówek, natomiast przewody fazowe (L1 i L2) z sufitu zasilają odpowiednio zaplanowane grupy żarówek w żyrandolu. To pozwala na elastyczne dopasowanie intensywności światła do potrzeb.
A co, jeśli chcę podział 4+2? Elastyczność podłączenia
Podział żarówek na grupy, takie jak 4+2, jest jak najbardziej możliwy i zależy głównie od tego, jak wewnętrznie okablowany jest Twój żyrandol. Większość nowoczesnych żyrandoli z wieloma źródłami światła ma już przewody fazowe (brązowe/czarne) podzielone na sekcje, co pozwala na łatwe zgrupowanie ich w dowolny sposób (np. 4 do L1 i 2 do L2). Wystarczy odpowiednio pogrupować przewody fazowe z żyrandola i podłączyć je do L1 i L2 z sufitu, tak jak opisałam to wcześniej.
Montaż i finalizacja: Od kostki elektrycznej do pierwszego włączenia
Jak solidnie zamocować żyrandol do sufitu? Dobór haka i kołków
Bezpieczne zamocowanie żyrandola to podstawa. Zawsze upewnij się, że hak lub uchwyt, na którym wieszasz żyrandol, jest odpowiednio dobrany do jego wagi i rodzaju sufitu. Do sufitów betonowych użyj solidnych kołków rozporowych i haka metalowego. W przypadku płyt kartonowo-gipsowych, konieczne będą specjalne kołki do płyt GK, które zapewnią stabilne mocowanie. Nie oszczędzaj na tym etapie źle zamocowany żyrandol może spaść, stwarzając zagrożenie.

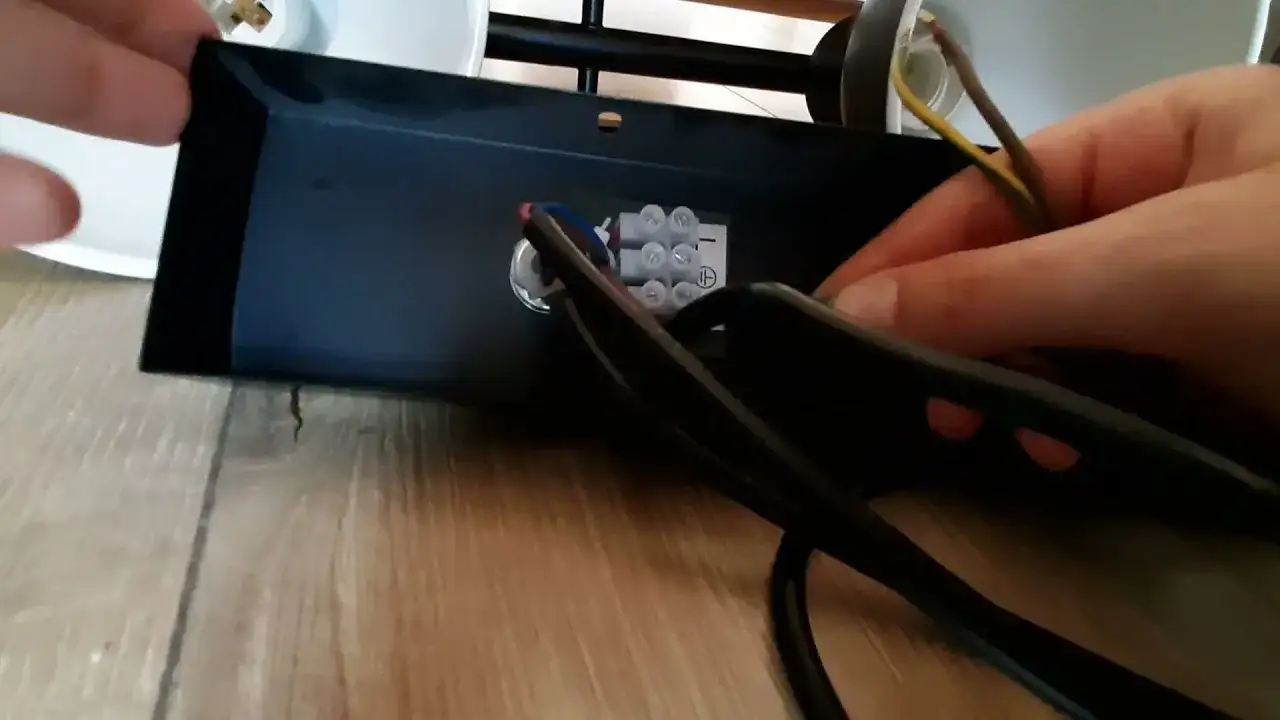

Prawidłowe użycie kostki elektrycznej jak uniknąć iskrzenia?
Kostka elektryczna (złączka) to serce Twojego połączenia. Aby uniknąć iskrzenia, przegrzewania się, a w konsekwencji ryzyka pożaru, musisz użyć jej prawidłowo. Upewnij się, że izolacja z przewodów jest ściągnięta na odpowiednią długość (nie za krótko, by przewód nie wyskoczył, nie za długo, by nie było odsłoniętych żył). Włóż przewody głęboko w otwory kostki i solidnie dokręć śruby. Sprawdź delikatnie pociągając za przewód, czy jest on mocno osadzony. Luźne połączenia to jeden z najczęstszych błędów, którego należy bezwzględnie unikać.
Ukrywanie przewodów i montaż maskownicy
Po wykonaniu wszystkich połączeń, czas na estetykę. Ostrożnie wepchnij nadmiar przewodów do puszki sufitowej, upewniając się, że nie są one zagięte pod ostrym kątem ani ściśnięte. Następnie zamontuj maskownicę żyrandola. Powinna ona szczelnie przylegać do sufitu, zakrywając wszystkie połączenia i puszkę. To nie tylko kwestia wyglądu, ale także dodatkowe zabezpieczenie.
Test końcowy: Bezpieczne włączenie zasilania i sprawdzanie działania
Gdy wszystko jest już zamontowane i zabezpieczone, możesz przystąpić do testu. To moment, w którym sprawdzisz swoją pracę.
- Włącz zasilanie: Udaj się do skrzynki z bezpiecznikami i ponownie włącz bezpiecznik odpowiedzialny za obwód oświetleniowy.
- Sprawdź działanie włącznika/włączników: Włącz światło za pomocą włącznika. Jeśli masz włącznik podwójny, sprawdź każdą sekcję osobno.
- Obserwuj: Upewnij się, że wszystkie żarówki świecą prawidłowo, nie ma żadnych migotań ani dziwnych dźwięków.
Najczęstsze problemy i rozwiązania: Co zrobić, gdy żyrandol nie świeci?
Świeci tylko jedna sekcja? Sprawdź połączenia fazowe
Jeśli po podłączeniu żyrandola z włącznikiem podwójnym świeci tylko jedna sekcja żarówek, a druga pozostaje ciemna, problem najczęściej leży w połączeniach przewodów fazowych (L1 lub L2) dla niedziałającej sekcji. Wyłącz zasilanie, zdejmij maskownicę i sprawdź, czy przewody z tej sekcji są prawidłowo i solidnie podłączone do odpowiedniego przewodu fazowego z sufitu w kostce elektrycznej. Czasem wystarczy mocniej dokręcić śrubę.
Brak światła? Diagnoza od żarówki po bezpieczniki
Całkowity brak światła to frustrująca sytuacja, ale zazwyczaj ma proste rozwiązanie. Oto jak krok po kroku zdiagnozować problem:
- Sprawdź żarówki: Czy są wkręcone prawidłowo? Czy nie są przepalone? Spróbuj wymienić jedną na pewno działającą.
- Połączenia w kostce elektrycznej: Wyłącz zasilanie! Zdejmij maskownicę i sprawdź wszystkie połączenia w kostce. Czy przewody są dobrze dokręcone? Czy izolacja jest nienaruszona?
- Włącznik: Czasem problem leży we włączniku. Jeśli masz pewność co do połączeń, możesz spróbować sprawdzić włącznik (najlepiej miernikiem, jeśli masz doświadczenie).
- Bezpieczniki: Sprawdź w skrzynce, czy bezpiecznik odpowiedzialny za oświetlenie nie wyskoczył lub nie jest przepalony.
"Wybija korki"? Gdzie szukać przyczyny zwarcia?
Jeśli po włączeniu zasilania "wybija korki" (czyli wyłącza się bezpiecznik), to niemal pewny znak zwarcia w instalacji. Natychmiast wyłącz zasilanie! Przyczyną zwarcia może być odsłonięty przewód dotykający metalowej obudowy żyrandola, błędne połączenie fazy z neutralnym, lub uszkodzona izolacja. Dokładnie sprawdź wszystkie połączenia w kostce, upewnij się, że żadne przewody nie są uszkodzone i nie stykają się ze sobą w miejscach, gdzie nie powinny. Zwróć uwagę na to, czy nie ma śladów przypalenia.
Przeczytaj również: Jak uszyć abażur na lampkę? Stwórz własny, niepowtarzalny styl!
Kiedy wezwać elektryka? Sygnały, których nie wolno ignorować
Pamiętaj, że bezpieczeństwo jest najważniejsze. Jeśli masz jakiekolwiek wątpliwości lub napotykasz na problemy, których nie potrafisz rozwiązać, nie wahaj się wezwać profesjonalnego elektryka. Oto sygnały, których absolutnie nie wolno ignorować:
- Uporczywe problemy z działaniem żyrandola lub instalacji.
- Brak pewności co do prawidłowości wykonanych połączeń.
- Stara, niestandardowa instalacja, z którą nie czujesz się komfortowo.
- Widoczne uszkodzenia przewodów, gniazdka czy włącznika.
- Jakiekolwiek iskrzenie, dziwne zapachy (spalenizny) lub nietypowe dźwięki po włączeniu zasilania.
Lepsze jest zapobiegać niż leczyć, a w przypadku elektryczności, to powiedzenie ma podwójne znaczenie.
